Фундаменты для модульных зданий
Фундамент воспринимает всю нагрузку от сооружения, включая вес всех конструктивных элементов, из которых возводится здание и сооружение. Функции фундамента — воспринимать и равномерно перераспределять эту нагрузку на основание и грунт.
Кроме того, во многих регионах России грунт промерзает зимой на определённую глубину. Вода, присутствующая в нём, расширяется, в результате чего грунт вспучивается. Чем больше влаги, тем сильнее этот процесс заметен. Коэффициент расширения составляет 10-12% - при средней глубине промерзания в 1,7 м, грунт приподнимается примерно на 10-15 см. Такие процессы могут способствовать деформации здания.

В некоторых случаях модульные здания могут устанавливаться без фундамента:

Следует учесть, что нагрузка на основание в таком случае не должна превышать 200 кг/кв. м.

Одиночные модульные строения, которые планируется перемещать с места на место с интервалом примерно в 3 месяца (если только они будут располагаться не на песчаном грунте) могут быть установлены:
  • на выровненную и уплотнённую землю;
  • на ровный асфальт (лучше подложить широкую тротуарную плиту под каждый угол);

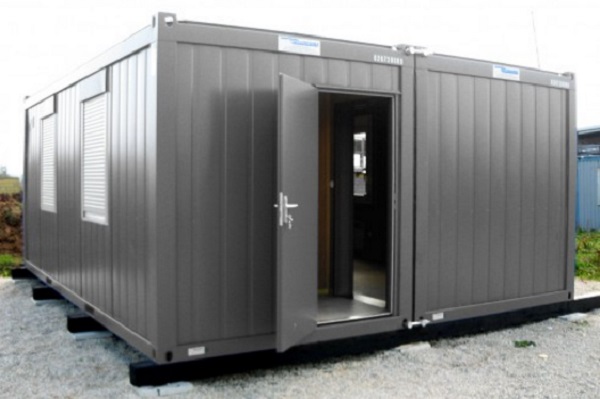

  • на выровненную площадку с брусовым основанием.

Площадка с брусовым основанием обустраивается следующим образом:

В основу нижнего каркаса бытовок и домиков заложена обрешётка из поперечных брусьев. Поэтому для правильной установки изделий необходимо выполнить ряд условий:
1. Площадка должна быть ровной. Желательно проверить по уровню.
2. Основание для установки бытовок и домиков изготавливается из деревянного бруса 100х100 (150х100), либо из шпал, бетонных блоков, металлических балок.

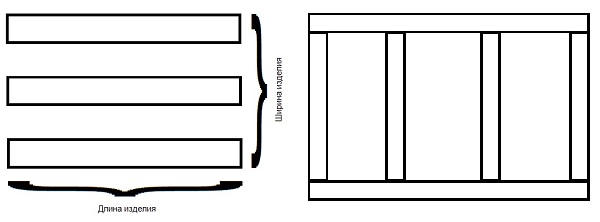

Брусья (или другой материал) необходимо выложить либо по длине (на рисунке слева), либо по ширине (на рисунке справа). Во втором случае желательно, чтобы центральные поперечины фундамента попали под поперечные брусья нижнего каркаса бытовки.



В случае, если почва на площадке неплотная, болотистая и др., следует сделать отсыпку щебня (желательно фракции 20-40). Высота подушки 20-30 см.

Во всех других случаях рекомендуется обустройство фундамента.

Фундамент – это ключевой элемент всей постройки, возведение модульного здания начинается именно с этого этапа.

Как правило, чтобы построить правильный фундамент в штате строителей должен быть геодезист. Он решает целый ряд вопросов: выставление высотных отметок, учёт характеристик грунта, вариант опирания.

Выставление высотных отметок производится для того, что бы фундамент был ровным, то есть когда модульное здание будет на него установлено, оно будет стоять чётко по уровню. Для этого ставят специальные ориентиры, после чего производят расчёт угла наклона, выбирают нужную плоскость и устанавливают уровень заливки.

Затем проводят исследование почвы. Это делается для определения усадки, степени и возможности деформации, из-за пучинистости грунта. От этого будет зависеть выбор типа фундамента: монолитный или сборный железобетон, кирпичная основа, сваи (металлические или железобетонные), асфальт, расклинцованное щебёночное покрытие.

Основной принцип - чем ненадёжнее грунт, тем надёжнее должен быть тип фундамента. К примеру: на зыбкую, сыпучую основу нельзя будет поставить кирпичные опоры, так как под весом модульного здания даст просадку, что неизбежно приведёт к деформации конструкции.

После просчёта выбирают тип опирания: полное или точечное.

Для обеспечения жёсткости конструкции необходимо чётко следовать технологическим нормам для постройки того или иного типа фундамента:

- для железобетона:
1 этаж – 3 т/м2;
2 этажа – 6 т/м2;
3 этажа – 9 т/м2.

- для щебёночной площадки:
Первый слой – песок по ГОСТ 8736-85 с коэффициентом фильтрации в уплотнённом состоянии не ниже 2 м/сутки, коэффициент уплотнения не менее 0,95, толщина слоя более 300 мм.
Второй слой – щебень фракции 20-40 с расклинцовкой щебнем фракции 5-20 по ГОСТ 8267-93*. Толщина слоя более 250мм.

- для асфальтовой основы:
асфальтобетон по ГОСТ 9128-84, требования к технологии производства работ – СНиП 3.06.03-85.

- для точечного опирания рассчитывают нагрузку для каждой отдельной опоры, исходя из веса самой модульной конструкции.

Виды фундаментов:

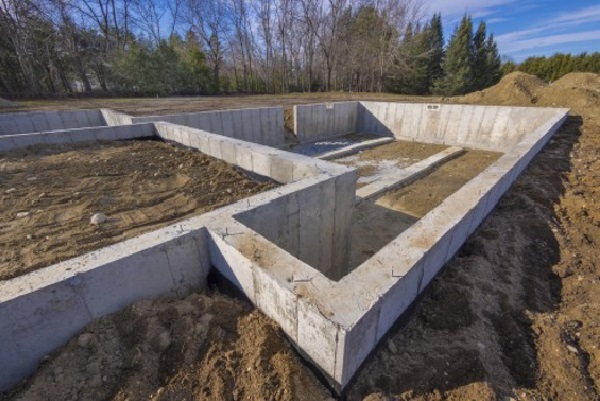

Монолитный или ленточный фундамент.

Классический вид фундамента, часто не оправдывающий себя в модульном строительстве. Прочностные и технологические характеристики такого основания очень высоки. Но для временного, относительно лёгкого здания из блок-контейнеров соотношение цены, качества, энергозатрат и времени будет нерациональным.

Устройство монолитного или ленточного фундамента оправдывает себя только в том случае, если: здание будет эксплуатироваться от 10 и более лет, будет большой площади и этажности.





Однако плавающий мелкозаглублённый фундамент – он идеально подходит для быстровозводимых зданий возводимых в районах с промерзанием грунта.

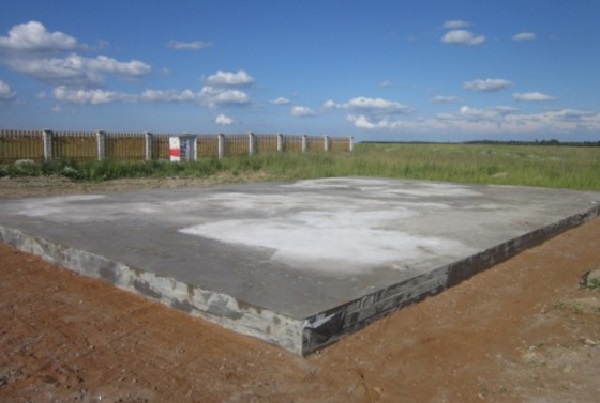

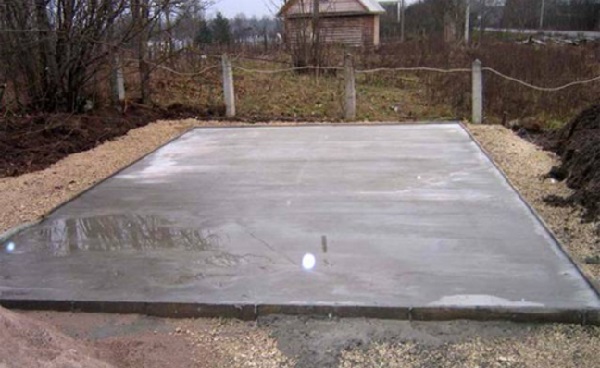

Твёрдая и прочная площадка, которая может двигаться вместе с грунтом, не разрушается и сохраняет целостность здания. В последнее время часто используется утеплённая монолитная плита – она не только служит хорошей основой, но и предотвращает промерзание грунта под зданием.

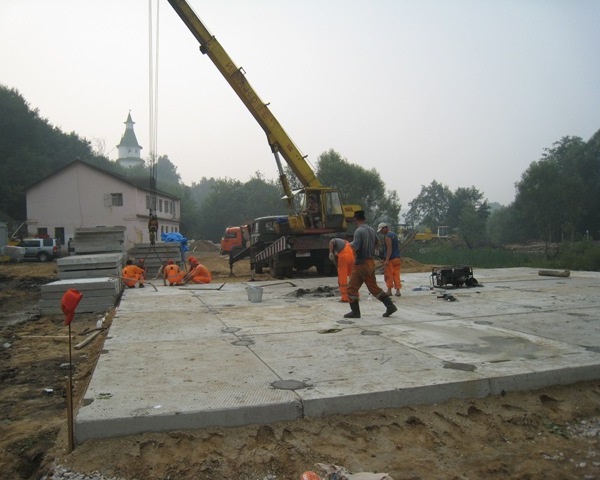

Фундамент из дорожных или аэродромных железобетонных плит – неплохое решение вопроса фундамента. Может применяться для зданий из нескольких этажей. Одно из преимуществ - пониженная чувствительность к сейсмическим изменениям. Могут использоваться на объектах, вблизи которых ведутся земельные или горнодобывающие работы (бурение, прокладка путевых магистралей, взрывные работы) существует большой вибрационный фон, который может деформировать неустойчивое основание.

Плиты устанавливаются на подготовленную горизонтальную площадку и в дальнейшем выравниваются по уровню. Фундамент быстро возводится, равномерно распределяя нагрузку по поверхности, но имеет существенный недостаток - при дальнейшей эксплуатации, в процессе усадки грунта плиты могут менять своё положение на наклонное, что может привести к деформации и перекосу здания.

Плитами также можно вымостить подъезд к стройплощадке.

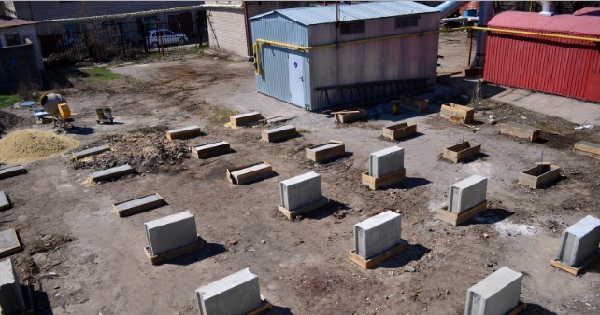

При обустройстве фундамента с точечным опиранием (кирпичные столбчатые фундаменты, монолитные столбчатые фундаменты, сваи) каждый модуль устанавливается на подготовленный фундамент, при этом важно соблюдать требования к минимуму опорных точек, который составляет:
  • для 10 фунтового - 4 точки опоры;
  • для 16 и 20 фунтового - 6 точек опоры;
  • для 24 и 30 фунтового - 8 точек опоры.

Железобетонные сваи, уложенные на ровной насыпной площадке – достаточно экономичный способ обустройства фундамента. На такой прочный фундамент можно легко поставить трёхэтажное модульное здание. При этом все используемые модульные блоки должны быть достаточно усиленными и прочными, чтобы вес здания соответствовал уровню нагрузки контейнеров на нижнем этаже.

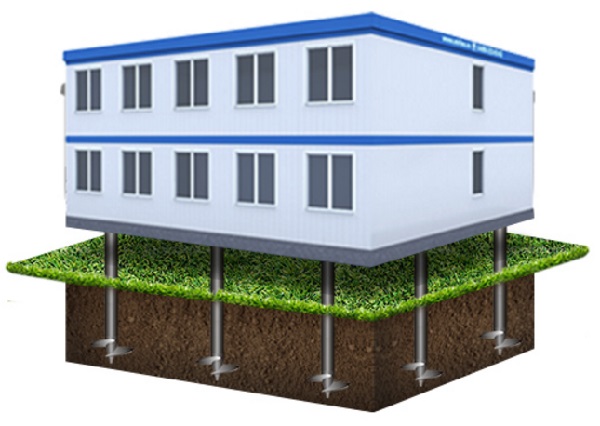

Винтовые сваи – возможно, самый оптимальный вид фундамента. Сочетает в себе мобильность, малое время монтажа и небольшой цены идеально подходит для модульного строительства. Возведение свайного поля занимает 1-2 рабочих дня.

Такой фундамент, по большому счёту, не имеет недостатков.

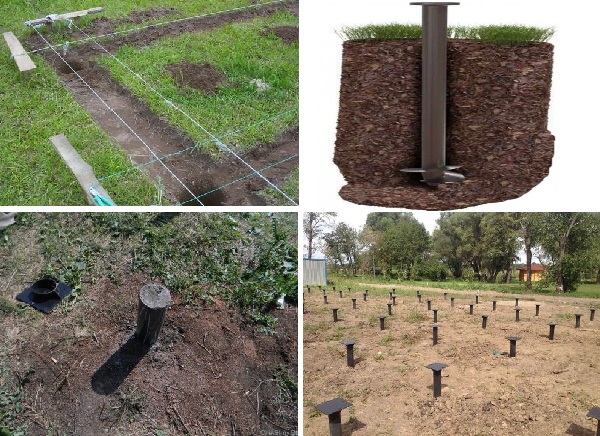

В начале работы разравнивается участок, на который будет устанавливаться здание. Проводится вымеривание и разметка, с учётом оптимального размещения свай под каждую конструкцию в отдельности.

Специальным буром вырезаются отверстия под сваи. Бурение скважин для установки винтовых свай как правило проводится с интервалом в 2 м. Для стандартной бытовки или блок контейнера достаточно 6-ти винтовых свай. В ходе установки проводится сверка уровня свай нивелиром.

Внутренние полости наполняются бетоном, что позволяет исключить повреждение свайного фундамента коррозией, значительно продлевает срок службы и увеличивает прочность.

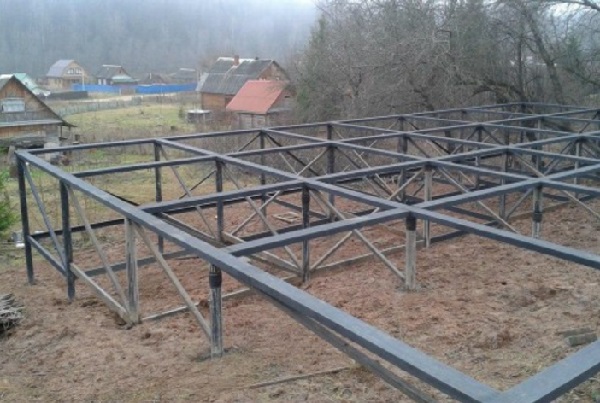

В завершение производится монтаж перемычек и оголовков, при необходимости - окрашивание защитной краской и дальнейшая обвязка брусом, швеллером или бревном.
