Модульные здания > Классификация
Блок-контейнеров
Блок-контейнер (Бытовка) - Стандартный модульный блок (блок-контейнер, бытовка) – это конструкция, состоящая из металлического каркаса и ограждающих элементов, имеющая закрытое внутреннее пространство небольшой площади, пригодное для использования в бытовых и промышленных целях. Может быть самостоятельным строением или составной частью модульных зданий.

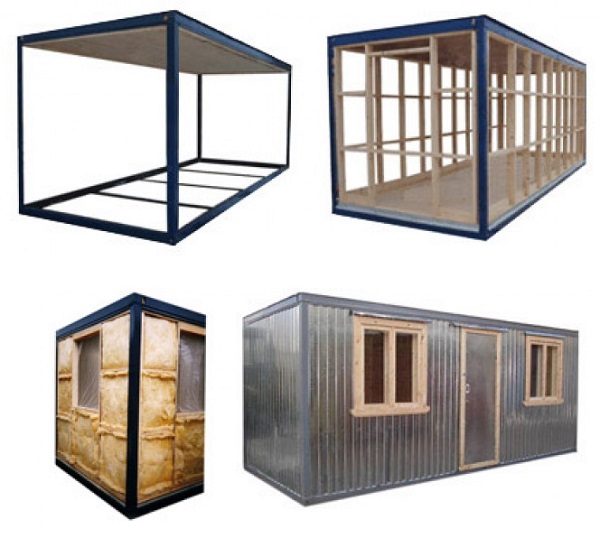

Конструкция стандартного блок-контейнера представляет собой пространственный металлический каркас из стального металлопроката.
В металлический каркас вставляются и крепятся деревянные элементы, которые составляют поддерживающий каркас (обрешётка). При необходимости повышения огнестойкости здания, деревянные элементы обрабатываются огнезащитными или огне – биозащитными составами, что также защищает деревянный каркас от воздействия окружающей среды.
Для наружной обшивки стен часто используется оцинкованный профилированный лист.
Для утепления металлических блок контейнеров, как правило, используется рулонное штапельное стекловолокно «УРСА», «ИЗОВЕР» или китайский аналог (например «УТЕПЛИТ» для блок контейнеров в исполнении «Эконом»). Возможно использование плит из базальтового или из минерального волокна.
В качестве ветрозащиты (а по требованию и пароизоляции) используется полиэтиленовая плёнка.

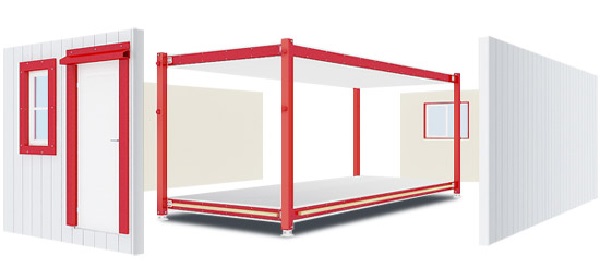

Возможен другой вариант исполнения стен - применение сэндвич панелей.
В этом случае «сэндвич панели» заменяют собой и профнастил, и теплоизоляцию.

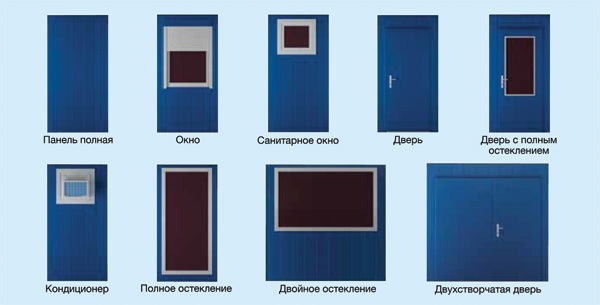

Для удобства монтажа, кроме обычных стеновых панелей изготавливают разные виды стеновых элементов:
Для устройства основания полов обычно применяется ДСП толщиной 16-25 мм, а в помещениях с наличием водопровода и канализации - плиты ЦСП покрытые гидроизоляционным слоем.
Напольное покрытие зависит от исполнения и назначения помещений. Это может быть бытовой или полукоммерческий (износостойкий) линолеум, ламинат, плитка или керамический гранит. В технических помещениях или при большой нагрузке, применяется стальной или алюминиевый рифлёный лист, а в недорогих вариантах исполнения ДСП может просто окрашиваться половой краской.
Внутренняя отделка стен может быть выполнена любым из стандартных отделочных материалов: хвойной вагонкой, плитами ОСБ, ламинированными плитами ДСП, панелями МДФ, ДВП, пластиковыми панелями ПВХ, пластиковой вагонкой (сайдингом), профнастилом, плитами ЦСП (цементно-стружечная плита) и другими материалами.
Окна так же могут быть самыми различными – от деревянных до металопластиковых со стеклопакетами, различной конфигурации, размеров и типов открывания.
Наружные двери могут быть деревянными или металлическими, обычными или двухстворчатыми распашными в зависимости от назначения блок-контейнера и пожеланий заказчика.
При необходимости оборудуются системой кондиционирования воздуха, отоплением, вентиляцией, освещением, водопроводом и канализацией.
В дополнительную комплектацию может входить различное количество необходимого оборудования — светильников, розеток, автоматов, решёток, окон, а также лестниц, различной кровли и других элементов, душевая кабина, туалет, нагревательный бойлер, мини-кухня, накопительные баки для воды, специальное технологическое оборудование и т.п.
При установке в качестве мобильного здания одиночного блок-контейнера не требуются обустройство специального фундамента – достаточно подготовить обычную асфальтовую, бетонную площадку или площадку из песка или щебня. Также блок контейнеры могут быть установлены на шасси, полозьях, просто на раме, на понтонах.

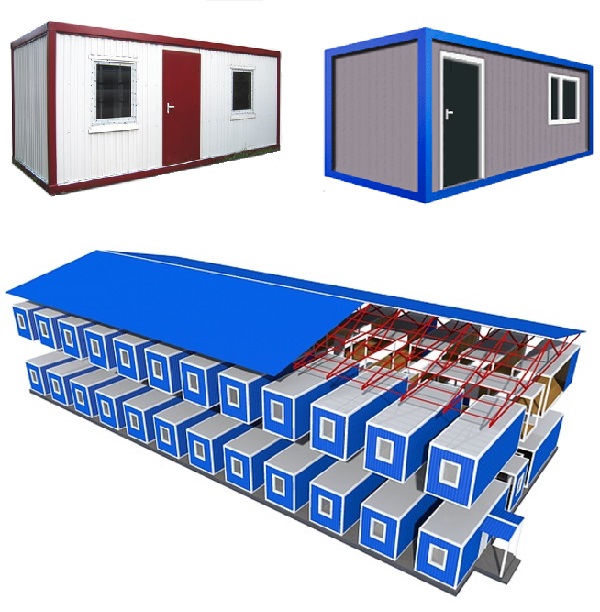

В составе комплекса, блок-контейнер может не быть закрытым со всех сторон, у него может отсутствовать часть стены, одна или несколько стен - в зависимости от его расположения в составе здания, например он может быть сквозным, и послужить средней частью при соединении бытовок в одно целое.
Блок-контейнеры также могут быть сборно-разборными или раздвижными переменного объёма.

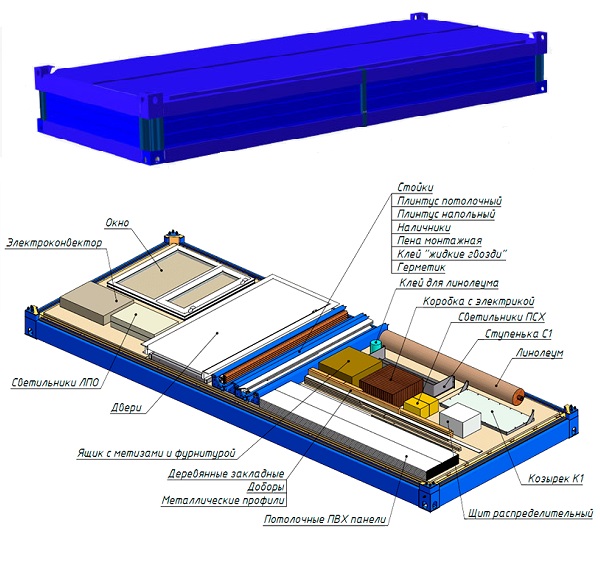

В сборно-разборной модификации угловые стойки не привариваются жёстко к верхнему и нижнему поясам, а крепятся к ним с помощью болтового соединения. Когда стойки отсоединены от поясов, то последние удобно складываются в транспортный пакет (транспак). При этом свободное пространство между верхним и нижним поясами рационально используется: в нем размещаются комплектующие, необходимые для монтажа здания. В зависимости от планировки объекта, там могут располагаться, скажем, двери, окна, линолеум, доборные элементы, плинтуса, наличники, электроконвектор, светильники и прочее.
По прочности и несущей способности сборно-разборной блок-контейнер не уступает базовому сварному модулю, но позволяет сэкономить место при транспортировке и, как следствие, снизить стоимость доставки - габариты одного транспака: 2400x6000x700, одна машина может перевезти 6-8 таких блок-контейнеров.

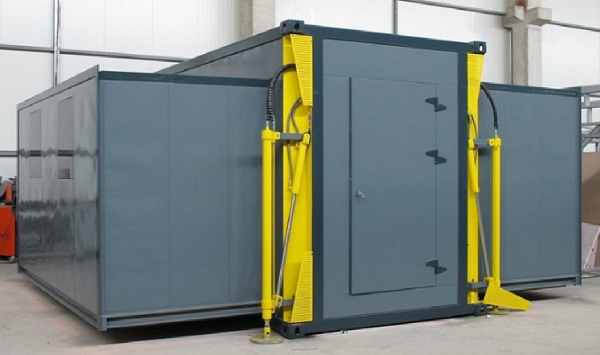

Раздвижной блок-контейнер переменного объёма (бабочка) - состоит из шарнирно-связанных подвижных панелей, собранных на каркасе таким образом, что в сложенном состоянии они не выступают за габариты каркаса, а в развёрнутом образуют изолированное от окружающей среды помещение с полезным объёмом 70 куб.м. Процесс развёртывания контейнера из транспортного положения в рабочее занимает не более 5 минут. Развёртывание блок-модуля происходит в полностью автоматическом режиме, без участия людей.
Каркас оборудован стандартными узлами крепления такелажа и имеет габаритные размеры транспортного контейнера (8*8*20 футов), что позволяет осуществлять его перемещение и перевозку стандартизованными средствами. При необходимости длина контейнеров может составлять 6, 9 и 12 метров (20, 30, 40 футов).
