Более подробного описания требуют системы отопления, вентиляции, электроснабжения, водоснабжения и канализации.

Электрическая часть обычно выполняется на заводе изготовителе.

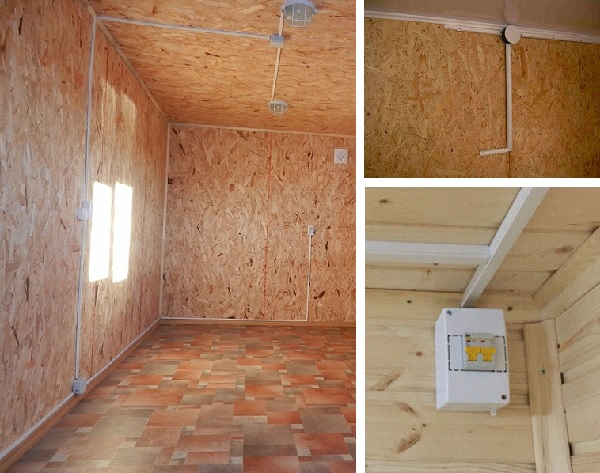

Внутренняя электропроводка в основном выполняется открытым способом в кабель-канале с использованием медных проводов, подготавливается для подключения к внешним электрическим сетям. Система электропитания сводится в отдельный электрощит и заземляется. В стандартную комплектацию входят необходимое количество светильников (стандартные либо специальные - исходя из требований для различных классов пожаровзрывобезопасности помещений) и розеток, устройства защитного отключения.

Для наружной электропроводки используется медный или алюминиевый провод, имеющий подходящее сечение (с учётом максимальной нагрузки и с запасом в 25%). У провода должна быть двойная изоляция (ПВХ, резина). При снижении температуры ПВХ может потерять прочность – нужно удостовериться в достаточной морозостойкости материала. Резиновая изоляция на солнце пересыхает и начинает крошиться – такие провода рекомендуется использовать на затенённой стороне здания.

Для ввода проводов в модульное здание предусматривается заземлённая металлическая гильза. Свободное пространство в местах выхода гильзы заделывается химически нейтральными материалами (силиконом, либо подходящими марками монтажной пены). Вводное устройство должно размещаться в месте, доступ к которому ограничен (при этом ничто не должно препятствовать его обслуживанию).

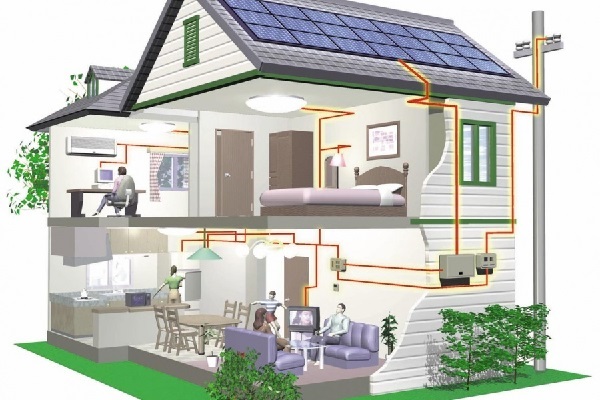

Для автономного существования модульное здание может быть оборудовано солнечными панелями, генераторами или аккумуляторными батареями.

В целом, подведение электричества к модульным зданиям подчиняется тем же правилам, которых придерживаются при обустройстве капитальных построек. Выполнение работ по подключению поручается электрикам – в этом вопросе отсутствие квалификации недопустимо.

В качестве освещения могут использоваться светильники дневного света, лампы накаливания и др. В случае необходимости может быть предусмотрено аварийное освещение с автономными источниками питания.

Следует отметить, что отопительные установки часто не входят в стандартную комплектацию модульных зданий.

В зданиях на основе блок-контейнеров могут быть установлены обогреватели, работающие на электричестве или на твёрдом топливе.

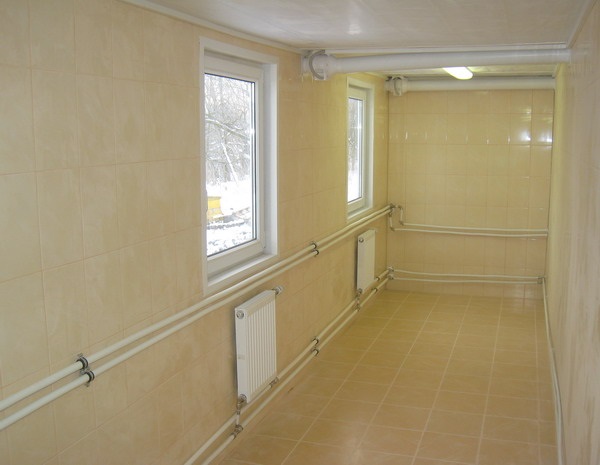

В многокомнатных зданиях, созданных на основе блок-контейнеров, может быть осуществлена разводка водяного или парового отопления.

Система отопления может быть автономной, на базе мощного отопительного котла, либо подключённой к существующей централизованной системе отопления, если такая возможность имеется.

В случаях, когда блок-модули используются в качестве мобильных, переносных пунктов, их часто обогревают масляными обогревателями конвекторного типа, количество которых зависит от размеров дома.

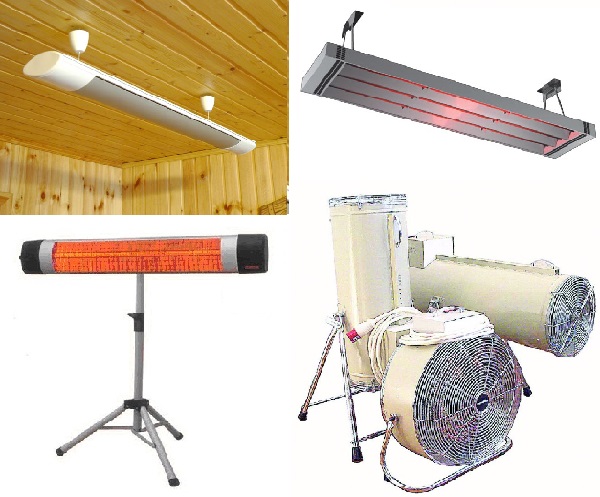

Также для отопления зданий могут быть использованы другие виды обогревателей:

Инфракрасные обогреватели. Данный тип обогревателей наиболее пожаробезопасный, можно спокойно оставлять без присмотра, при этом они не шумят, не имеют открытого нагревательного элемента, поэтому не светятся, не накапливают пыль и не сжигают кислород в помещении. Термодатчики позволят поддерживать желаемую температуру даже в Ваше отсутствие.

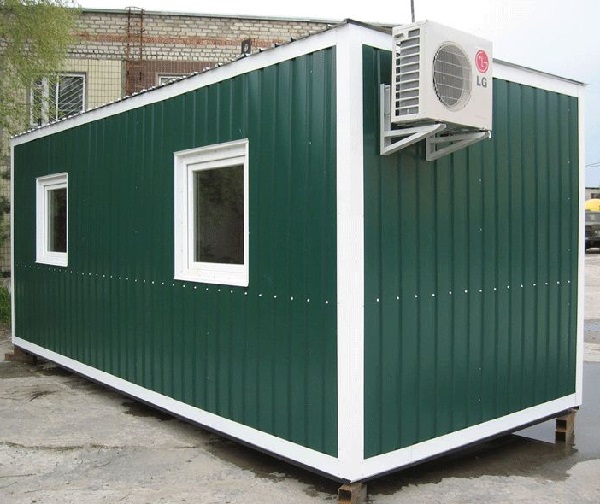

Тепловые насосы - кондиционеры с функцией обогрева. Преимуществом данного вида отопления является то, что зимой система работает на обогрев, а летом на охлаждение, при этом потребляя небольшое количество электроэнергии. Кондиционеры с функцией "Низкотемпературный обогрев" способны работать на обогрев при температуре наружного воздуха до -30 градусов Цельсия и может нагреть/охладить помещение площадью до 60 квадратных метров.

Тепловые завесы - устройство представляет собой вытянутый вентилятор, который монтируется сбоку дверного проёма или над ним. Вентилятор нагнетает воздух, прогоняет его через трубчатый электронагреватель и распыляет по помещению. Задача тепловой завесы - не пропускать в здание холодный воздух зимой, а летом - жар.

Тепловые пушки - устройства имеют мощный вентилятор и нагреватель воздуха. Различают газовые, электрически и дизельные тепловые пушки.

Газовые – самые экономичные, но сжигают кислород и сушат воздух.

Дизельные - отличаются большей мощностью, но при этом нуждаются в электроснабжении, имеют большие размеры и неприятный запах.

Электрические - самые экологичные, требуют надёжной электропроводки и потребляют достаточно много электроэнергии.

Естественная - предполагает передвижение воздуха за счёт разности давлений воздушного столба. Как правило, такая вентиляция в модульных зданиях предполагает наличие канальных вентиляторов с защитными жалюзи или же осуществляется через существующие двери и окна. Проста и не требуют дорогого сложного оборудования и расхода электроэнергии, но сильно зависит от температуры воздуха, направления и скорости ветра.

Механическая - происходит с помощью различных приборов, которые позволяют перемещать воздух на значительные расстояния (кондиционер, сплит-система и т.п.). Подача и удаление воздуха в необходимых для данного помещения количествах не зависит от условий окружающей среды, но такой вид вентиляции требует довольно больших затрат электроэнергии.

Приточно-вытяжная - предназначена для подачи свежего и удаления загрязнённого воздуха. При этом их производительность должна быть сбалансирована, иначе может образоваться неприятный эффект «хлопающих дверей» (из-за образования в помещении недостаточного или избыточного давления). Для подобной вентиляции подойдут как наборные, так и моноблочные вентиляционные системы. Вытяжная вентиляция может состоять из одного вытяжного вентилятора или даже искусственной вытяжки, если объём помещения не велик. Такая вентиляция прекрасно справляется с загрязнённым воздухом. При работе на несколько помещений одновременно или на помещение сложной планировки требуется организация заборной сети воздуховодов, по которым воздух при помощи вентилятора будет удаляться наружу.

Часто не входит в стандартную комплектацию.

Водоснабжение модульных зданий может быть централизованным или локальным. Горячее водоснабжение — от внешних сетей, накопительных/проточных водонагревателей.

Разводка обычно выполняется полипропиленовыми или металлопластиковыми трубами с установкой запорной арматуры.

Дом с системой водоснабжения может быть оборудован насосными станциями, станциями автоматической подачи воды, накопительными баками, проточными водонагревателями.

Канализация может быть смонтирована с возможностью отвода (по Вашему желанию либо через стену, либо через пол) и подключения к центральным канализационным системам, либо с использованием накопительных систем. В случае, когда блок-модульное здание эксплуатируется автономно, необходимо предусмотреть выпускные септики с возможностью откачки из них продуктов утилизации или биологической переработки отходов. Для холодных регионов выпуски канализации дополнительно обогреваются посредством электрического теплоспутника.

При создании модульных зданий выполняется внутренняя разводка инженерных коммуникаций.

В соответствии с требованиями СНиП 2.04.01-85, канализационная система модульного здания должна выполняться из ПВХ труб. Канализационную разводку нельзя осуществлять в полу, под потолком и в стенах помещений, требующих соблюдения специального санитарного режима. Сети канализации, отводящие сточные воды, должны вентилироваться. Нельзя допускать соединения вытяжной части канализационных стояков с дымоходами и с вентиляционной системой.

Доставленное на участок модульное здание подключается к центральной системе канализации, либо оборудуется автономной станцией сбора канализационных стоков. Согласно СанПиН, в случае отсутствия централизованных инженерных сетей разрешается строить одно- и двухэтажные модульные здания с неканализованными уборными (люфт-клозетами). Они располагаются снаружи здания.

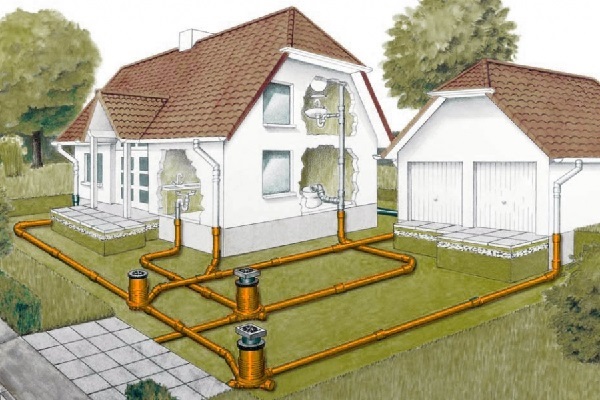

Если центральная канализация проходит недалеко от модульного здания, то, может быть выполнено раздельное или смешанное подключение.

В случае с раздельным подключением (когда ливневая и бытовая канализация не совмещаются), в общую систему может быть проведена частная ливневка – это позволит не заботиться об излишках воды на участке.

Смешанный способ подключения предусматривает установку ёмкости для сбора осадков. Воду можно использовать для различных нужд, в том числе и для полива (для мытья посуды и для стирки её нужно очищать).

Для организации канализации требуются следующие документы:

В ряде случаев могут понадобиться дополнительные документы. Подключение осуществляется в присутствии представителя водоканала, после этого заключается договор с этой организацией.

В случае, когда отсутствует возможность подключения к центральной канализации, либо это изначально не входит в планы владельца модульного здания, можно воспользоваться автономной станцией СКС (станцией сбора канализационных стоков).

Она проста в обслуживании – весь процесс контролирует автоматика. Неприятный запах отсутствует, поскольку соблюдается полная герметичность и предусматривается принудительная вентиляция.

Плюсом автономной СКС является возможность совмещения станций водоподачи и СКС. Такой вариант идеален для модульных строений, расположенных в стороне от центральных коммуникаций.

Один из методов заключается в естественной без использования химических составов очистке от нечистот. После подобной операции сточные воды могут быть выведены прямо в грунт, без риска причинить вред грунтовым водам и почве.

Сточные воды состоят, как правило, из органических веществ. Во время проведения процедуры очистки органические вещества превращаются в минеральные. Это осуществляется в два этапа:

Сточные воды стекают в специальный контейнер-септик, где отстаиваются и со временем начинают бродить. Брожение протекает в анаэробной среде.

Уже достаточно чистая вода начинает поступать в фильтрующий колодец, где осуществляется её доочистка посредством фильтрующей способности самой почвы.

В результате, в грунт попадает достаточно чистая вода без каких-либо органических примесей.

Ограничением является случай, когда грунтовые воды залегают близко к поверхности земли – 1.5 м и менее. В этом случае необходимо чтобы все замеры были произведены специалистом.

При слишком маленькой глубине залегания грунтовых вод выполняется строительство специальных песчано-гравийных траншей площадью от 15 до 25 м2, которые будут выполнять функцию фильтра. Раз в 5 – 6 лет необходимо промывать использованный гравий или же заменять его на новый.

Отдельно следует поговорить о блочно-модульных станциях водоочистки.

Очистка небольших объёмов воды может строиться на основе готовых комплексных решений — комплексов и станций водоочистки. Для очистки воды в больших объёмах необходим индивидуальный расчёт и подбор оборудования химводоподготовки, бактерицидной обработки и т.д.

Система водоочистки предназначена для очистки и обеззараживания воды из подземных (скважина) и поверхностных (река, озеро) источников водоснабжения до требований СанПиН 2.1.4.1074-01 "Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения".

Одна мобильная станция может обеспечить водоподготовку питьевой воды для:

Станция водоочистки представляет собой утеплённый блок-бокс. оснащённый системами вентиляции, отопления и освещения, в котором размещены накопительные баки для воды, насосные станции, оборудование очистки и обеззараживания воды, КИПиА.

Водоочистные системы выпускаются различной производительности и габаритных размеров.
