Производитель модульных зданий Западно-Сибирский Завод Модульных Конструкций

ЗАО ПО «Западно-Сибирский Завод Модульных Конструкций» (Ханты-Мансийский автономный округ – Югра, город Сургут) — с 2006 года выпускает несамоходные мобильные здания (НМЗ) серии «Юпитер». Основными потребителями продукции завода являются предприятия нефтяной и газовой промышленности, дорожной и строительной отраслей, жилищно-коммунального хозяйства. В настоящий момент выпускается более 50 различных моделей НМЗ. Общий номенклатурный перечень продукции включает в себя 160 модификаций мобильных и блочно-модульных зданий. Продукция готова к эксплуатации в климатических условиях Крайнего Севера.

ЗАО ПО «Западно-Сибирский ЗМК» производит:

Вагон дома различного назначения – жилые, производственные, санитарно-бытовые и др.

Модульные здания быстровозводимые, высокой степени заводской готовности.

Строительные бытовки - вагон-дома эконом класса без шасси.

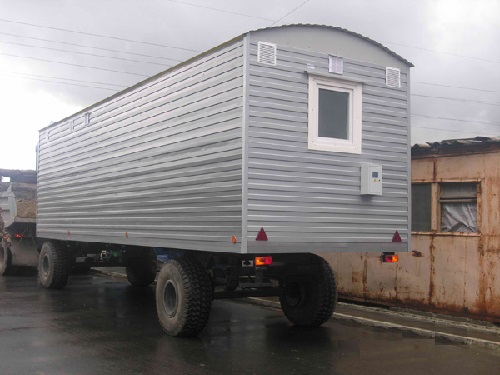

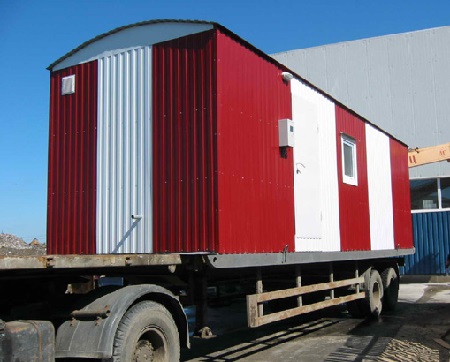

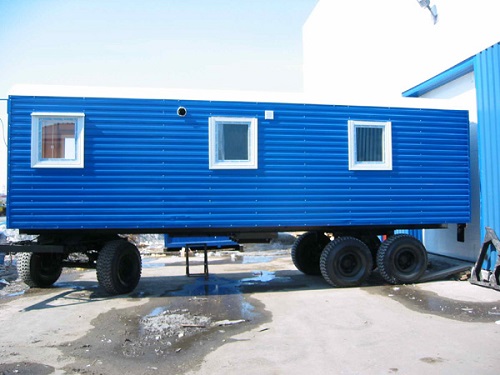

Вагон-дома

Несамоходные мобильные здания (НМЗ), предназначены для комфортного проживания и труда вахтовых бригад в полевых условиях.

Вагон дома классифицируются:

По назначению - жилые вагоны; вагон-дома производственного назначения; вагон-дома административного назначения; вагон-дома общественного назначения; вагон-дома санитарного назначения; вагон-дома кухни-столовые; строительные бытовки.

По способу транспортировки - вагон-дома на шасси; вагон-дома на санях; вагон-дома на раме.

По соответствию транспортному габариту - габаритные - ширина вагона не более 2500 мм; негабаритные вагоны – ширина 2800-3000 мм.

Основные особенности и техническое описание:

Высота потолков помещений 2.3 м.

Теплоизоляция - пенополистирол ПСБ 25.

Габариты:

по длине - 6 м, 8 м, 9 м, 10 м;
по ширине - 2.5 м, 2.8 м, 3.0 м.

Оснащены необходимой мебелью, инженерным и рабочим оборудованием.

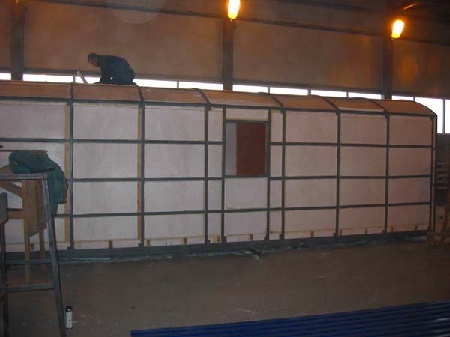

Каркас - сварной, из сортового металлопроката, внутри- деревянная обрешётка.

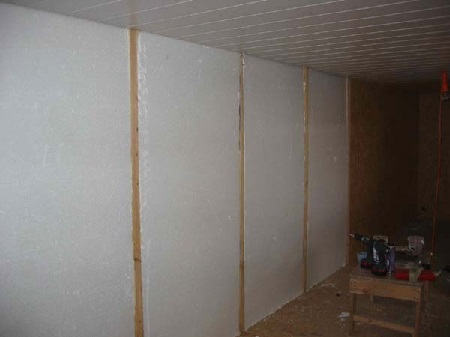

Ограждающие конструкции - послойной сборки. Выполняется по месту на готовом каркасе. Каркас обшивается снаружи проф. листом, затем укладывается утеплитель – пенополистирол ПСБ 25, стекловолокно УРСА или базальтовое волокно «Техно», в один или несколько слоёв, далее все закрывается полиэтиленовой плёнкой и обшивается ламинированным ДСП или OSB плитами с дальнейшей отделкой пластиковыми панелями или МДФ панелями.

Полы:

нижний слой – крашенный металлолист 2 мм, установленный на металлические лаги, уложенные через 900 (мм.);
средний слой – утеплитель толщиной 100 - 200 мм, пароизоляция – пленка полиэтиленовая.
верхний слой – плита OSB 20 мм.

Напольное покрытие - коммерческий линолеум.

Потолок:

верхний слой - стальной лист 2 мм (грунтованный и покрашенный);
средний слой - утепление минватой или пенопластом (100 - 200 мм), пароизоляция – пленка полиэтиленовая;

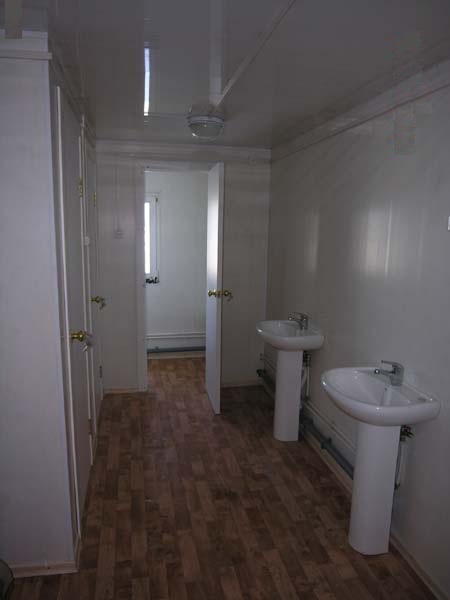

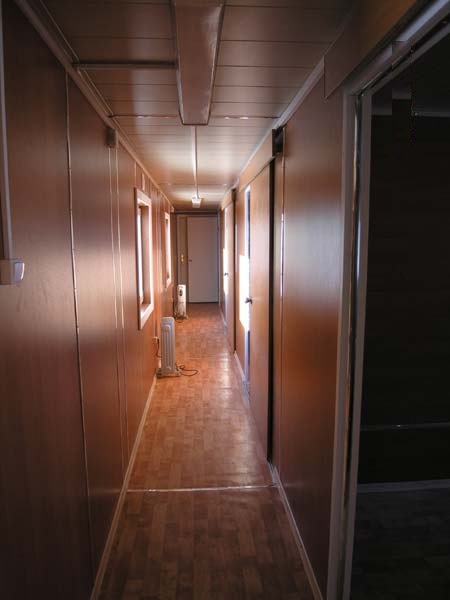

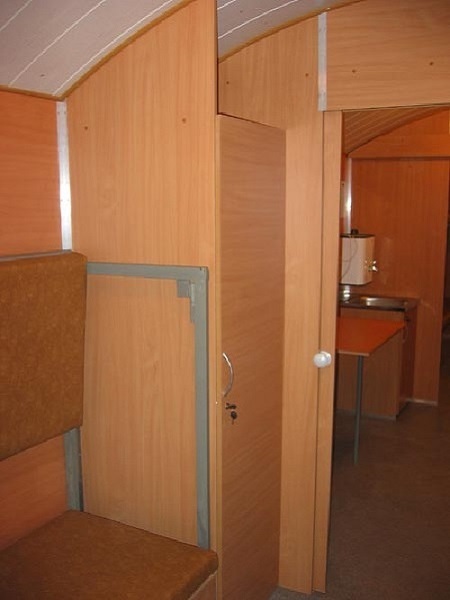

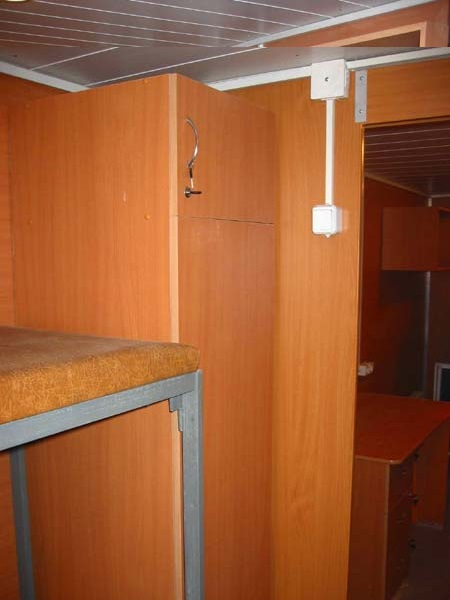

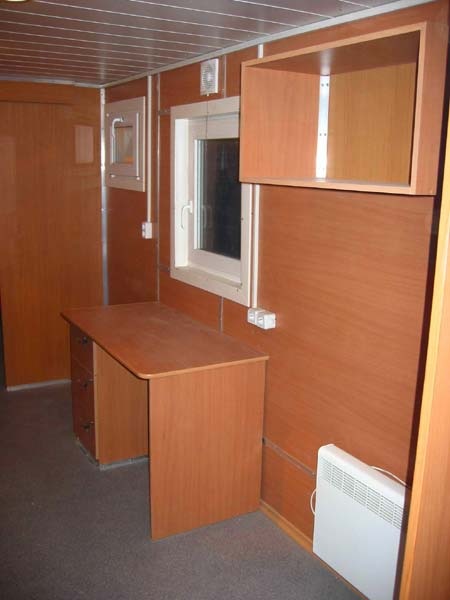

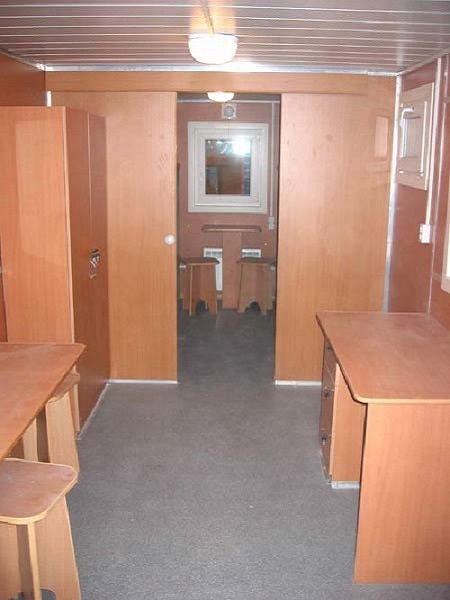

Внутренняя отделка:

полы - плита OSB, доска половая, линолеум, плитка керамическая;
потолки - подвесные, реечные или накладные;
стены - ламинированный ДСП, панели МДФ, рейка ПВХ, вагонка, гипсокартон оклееный обоями.

Внутренние перегородки - деревянный каркас, обшитый материалом отделки стен.

Инженерные коммуникации:

Электрика:

Необходимое количество светильников (пыле и влаго защищенные люминесцентные, со степенью защиты IP 54, IP 65 либо специальные исходя из требований для различных классов пожаровзрывобезопасности).

Проводка - медный кабель расчётного сечения. Распределительные щиты комплектуются устройством защитного отключения.

Водоснабжение:

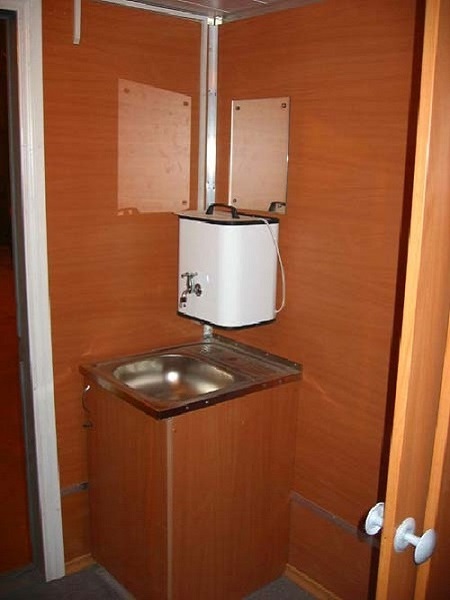

Осуществляется привозной водой, из нержавеющей ёмкости. Металлопластиковые трубы, запорная арматура.

Канализация:

Монтируется из труб ПВХ, выпуск через стену или пол здания. Сертифицированная система автономной очистки и обеззараживания сточных вод.

Отопление:

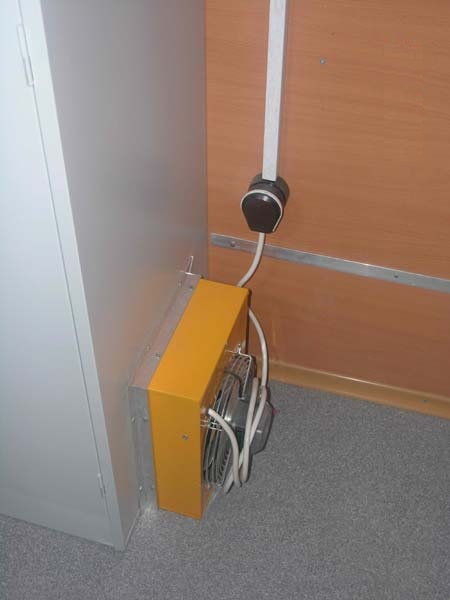

Масляные обогреватели конвекторного типа или электроконвекторами. Возможен монтаж системы централизованного водяного отопления от наружного или местного источника тепла- котла.

Шасси:

Специальные, с резиной повышенной проходимости.

Выпускаемые модификации вагон-домов:

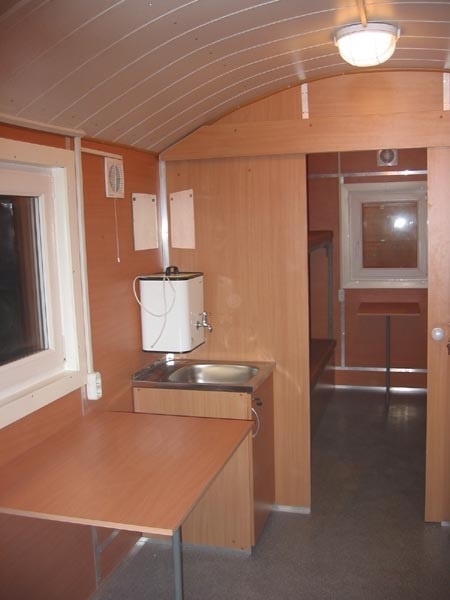

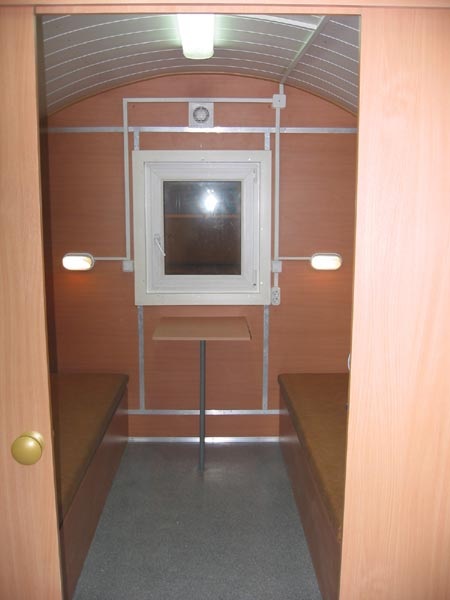

Жилые мобильные здания

Предназначены для обеспечения комфортных условий проживания персонала в полевых условиях.

Юпитер - 1.01 - Жилое на 8 человек.

Юпитер - 1.02 - Жилое на 12 человек.

Юпитер - 1.03 - Жилое на 2 человека с душевой (6м)

Юпитер - 1.04 - Жилое на 2 человека (6м)

Юпитер - 1.05 - Жилое на 2 человека (6м)

Юпитер - 1.06 - Жилое на 3 человека (6м)

Юпитер - 1.07 - Жилое повышенной комфортности на 1 человека

Юпитер - 1.08 - Жилое повышенной комфортности на 2 человека

Юпитер - 1.09 - Жилое на 4 человека повышенной комфортности

Юпитер - 1.10 - Жилое для руководителя

Юпитер - 1.11 - Жилое на 4 человека + кухня и рабочее место повышенной комфортности

Юпитер - 1.12 - Жилое на 1 человека + кухня и рабочее место повышенной комфортности

Юпитер - 1.13 - Жилое на 4 человека + кухня и рабочее место (6м)

Юпитер - 1.14 - Жилое на 4 человека + кухня и рабочее место

Юпитер - 1.15 - Жилое на 5 человек с рабочим помещением

Юпитер - 1.16 - Жилой на 5 человек с рабочим кабинетом повышенной комфортности

Юпитер - 1.17 - Жилое на 4 человека с рабочим помещением

Юпитер - 1.18 - Жилое на 4 человека с рабочим помещением повышенной комфортности

Юпитер - 1.19 - Жилое на 1 человека с комнатой мастера

Юпитер - 1.20 - Жилое на 2 человека с комнатой мастера

Юпитер - 1.21 - Жилое на 4 человека с комнатой мастера (с пеналами для труб)

Юпитер - 1.22 - Жилое на 4 человека с сушилкой

Юпитер - 1.23 - Жилое на 4 человека + мастерская телеметрического оборудования

Юпитер -1.24 - Жилое на 4 человека с помещением для профосмотров

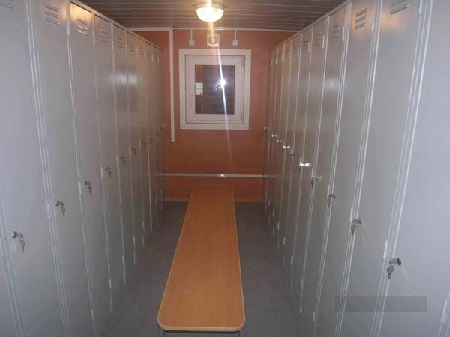

Здания для просушивания спецодежды

Юпитер - 2.01 - Для просушивания одежды на 10 Боксов (6м)

Юпитер- 2.02 - Для просушивания одежды на 20 боксов

Юпитер- 2.03 - Для просушивания одежды на 24 бокса

Юпитер- 2.04 - Для просушивания одежды на 12 боксов со слесарным блоком

Юпитер- 2.05 - Сушилка на 9 боксов + культбудка

Юпитер- 2.06 - Сушилка на 8 боксов с душевой на 2 кабинки

Юпитер- 2.07 - Сушилка на 16 мест + сауна с душевой кабинкой

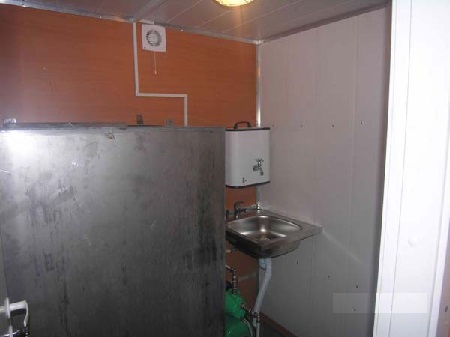

Санитарно-гигиенические

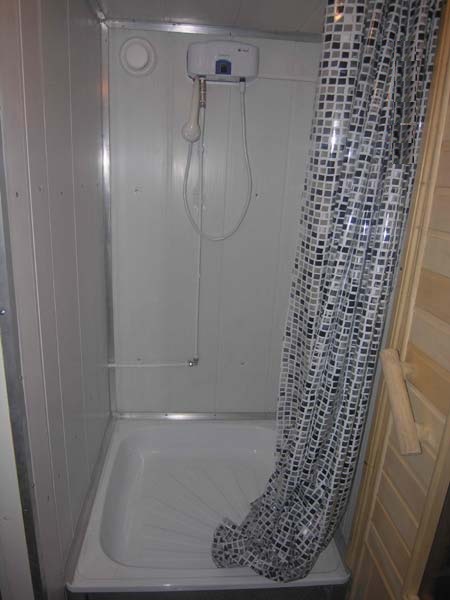

Юпитер- 3.01 - Душевая на 4 кабинки

Юпитер- 3.02 - Душевая на 8 кабинок

Юпитер- 3.03 - Душевая на 10 кабинок

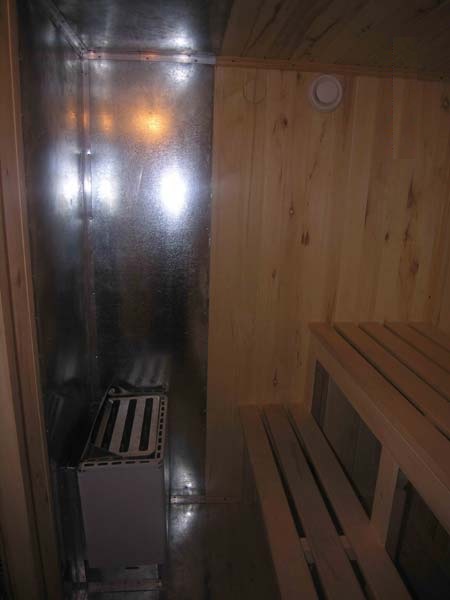

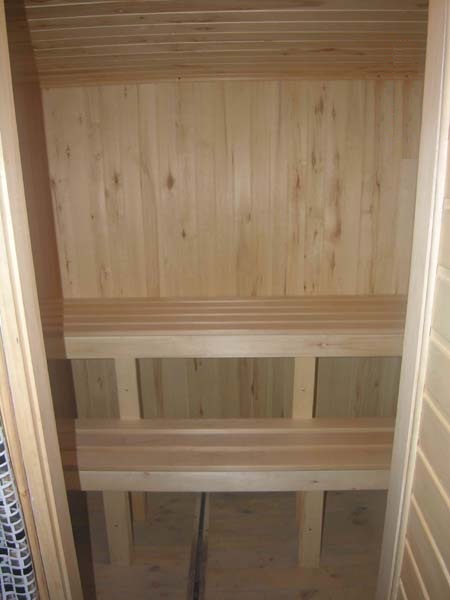

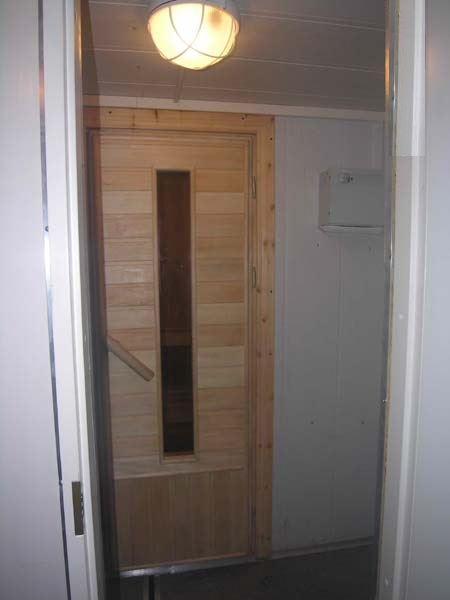

Юпитер- 3.04 - Душевая с 2 кабинками + сауна

Юпитер- 3.05 - Душевая с 2 кабинками + сауна

Юпитер- 3.06 - Душевая с 3 кабинками + сауна

Юпитер- 3.07 - Душевая с 4 кабинками + сауна

Юпитер- 3.08 - Душевая с 6 кабинками + сауна

Юпитер- 3.09 - Душевая с 6 кабинками + сауна

Юпитер- 3.11 - Санузел (мужской/женский)

Юпитер- 3.12 - Сауна с 2 душевыми кабинками + санузел

Юпитер- 3.13 - Санузел + душевая на 6 кабинок

Юпитер- 3.14 - Санузел с дизель-генератором

Юпитер- 3.15 - Баня-прачечная с душевой кабинкой

Юпитер- 3.16 - Прачечная

Юпитер- 3.17 - Прачечная с промышленным оборудованием (12м)

Юпитер- 3.18 - Умывальная на 8 умывальников

Юпитер- 3.19 - Станция водоочистки

Инструментальные мастерские

Юпитер- 5.01 - Мастерская

Юпитер- 5.02 - Мастерская для бригад КРС с открытой площадкой

Юпитер- 5.03 - Мастерская для бригад КРС с комнатой отдыха и сушилкой на 6 боксов

Юпитер- 5.04 - Мастерская телеметрического оборудования + сушилка на 8 боксов

Контрольно-пропускные пункты

Юпитер- 4.01 - Контрольно-пропускной пункт

Юпитер- 4.02 - Контрольно-пропускной пункт для автомобильных дорог

Юпитер- 4.03 - Контрольно-пропускной пункт для автомобильных дорог

Юпитер- 4.04 - Контрольно-пропускной пункт для автомобильных дорог

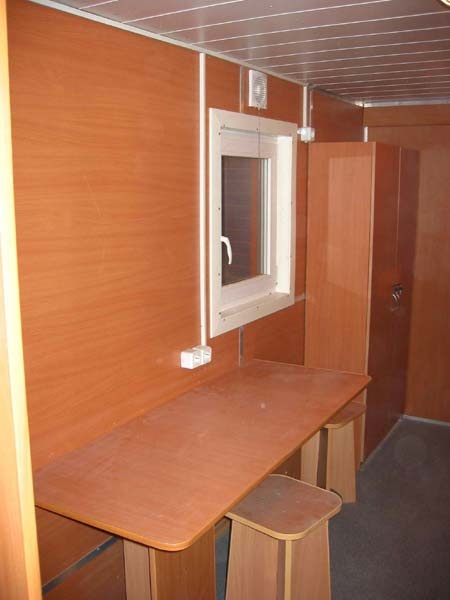

Административного назначения

Юпитер- 6.01 - Офис на 5 рабочих мест

Юпитер- 6.02 - Офис на 5 рабочих мест

Юпитер- 6.03 - Офис на 5 рабочих мест

Юпитер- 6.04 - Офис на 7 рабочих мест (12м)

Юпитер- 6.05 - Офис на 12 рабочих мест

Юпитер- 6.06 - Офис на 7 рабочих мест (2 модуля)

Юпитер- 6.07 - Культбудка

Юпитер- 6.08 - Культбудка

Складские здания

Юпитер- 7.01 - Склад для хранения продуктов

Юпитер- 7.02 - Рефрижератор

Кухни-столовые

Юпитер- 8.01 - Кухня-столовая на 12 человек

Юпитер- 8.02 - Кухня-столовая на 20 человек

Юпитер- 8.03 - Кухня-столовая на 12-15 человек (2 модуля)

Юпитер- 8.04 - Кухня-столовая на 24-30 человек (3 модуля)

Юпитер- 8.05 - Кухня-столовая на 24-30 человек (3 модуля)

Юпитер- 8.06 - Кухня-столовая на 24-30 человек (3 модуля)

Юпитер- 8.07 - Кухня-столовая на 16 человек со складом (2 модуля)

Юпитер- 8.08 - Кухня-столовая на 16 человек с комнатой отдыха повара (2 модуля)

Юпитер- 8.09 - Кухня-столовая на 12 человек + бар

Юпитер- 8.11 - Кухня-столовая на 8 человек со складом

Юпитер- 8.12 - Кухня-столовая на 8 человек с душем

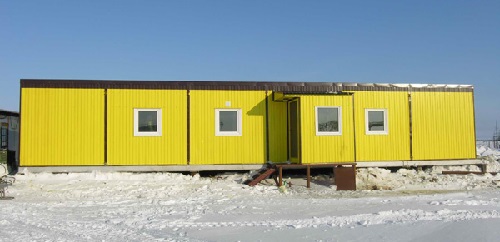

Модульные здания

Здания различного назначения, собираемые из блок-модулей высокой степени заводской готовности.

Модульные здания классифицируются:

По назначению - жилые модульные здания; модули производственного назначения; модульные здания административного назначения.

По этажности – одноэтажные, двухэтажные и более.

По соответствию транспортному габариту- габаритные - ширина блок-модуля не более 2500 мм; негабаритные – ширина 2800-3000 мм.

ЗАО «Западно-Сибирский ЗМК» выпускает быстровозводимые модульные здания на основе блок-модулей следующих размеров:

ширина: 2 500, 2 800, 3 000 мм;
длина: 6 000, 8 000, 9 000, 10 000, 12 000 мм;
высота: 2700 мм.

Поставляются укомплектованными мебелью, инженерными сетями (сантехникой, отопительными приборами, системой водоснабжения и водоподогрева, вентиляцией, электрооборудованием).

Техническое описание:

Каркас - прямоугольный высокопрочный, сварен из металлопроката. Имеет вертикальные стойки и горизонтальные прогоны для крепления внешней и внутренней обшивки, для установки окон, дверей и внутренних перегородок.

Наружные стены - послойной сборки. Выполняются по месту на готовом каркасе. Каркас обшивается снаружи проф. листом, затем укладывается утеплитель – пенополистирол ПСБ 25, стекловолокно УРСА или базальтовое волокно «Техно», в один или несколько слоёв, далее все закрывается полиэтиленовой плёнкой и обшивается ламинированным ДСП или OSB плитами с дальнейшей отделкой пластиковыми панелями или МДФ панелями.

Сэндвич панели - состоят из двух проф. листов между которыми помещён утеплитель. Чистовая внутренняя отделка- по желанию Заказчика.

Стены могут окрашиваться в любой цвет лаком полиэстэр или порошковой краской. Цвет выбирают по таблице RAL.

Пригодны для использования в интервале температур от – 45 до + 50 °С, изготавливаются с различными утеплителями и толщиной утеплительного слоя от 50 до 200 мм.

Кровля представляет собой каркас, накрытый профильным листом, она может быть односкатной или двухскатной.

Полы:

нижний слой – крашенный металлолист 2 мм, установленный на металлические лаги, уложенные через 900 (мм.);
средний слой – утеплитель толщиной 100 - 200 мм, пароизоляция – плёнка полиэтиленовая;
верхний слой – плита OSB 20 мм.

Напольное покрытие - коммерческий линолеум.

Потолок:

верхний слой - стальной лист 2 мм (грунтованный и покрашенный);
средний слой - утепление минватой или пенопластом (100 - 200 мм), пароизоляция – плёнка полиэтиленовая.

Внутренняя отделка:

полы - плита OSB, доска половая, линолеум, плитка керамическая.

потолки - подвесные, реечные или накладные;

стены - ламинированный ДСП, панели МДФ, рейка ПВХ, вагонка, гипсокартон, который может оклеиваться обоями.

Внутренние перегородки - деревянный каркас, обшитый материалом отделки стен.

Оборудуется всеми инженерными коммуникациями.

Электрика - необходимое количество светильников (пыле и влаго защищенные люминесцентные светильники, со степенью защиты IP 54, IP 65 либо специальные исходя из требований для различных классов пожаровзрывобезопасности). Проводка - медный кабель расчётного сечения. Распределительные щиты комплектуются устройством защитного отключения.

Водоснабжение - металлопластиковые трубы, запорная арматура.

Канализация - трубы ПВХ, выпуск через стену или пол здания.

Отопление - масляные обогреватели конвекторного типа. Возможен монтаж системы централизованного водяного отопления от наружного или местного источника тепла - котла.

Вентиляция - приточно-вытяжная, общеобменная, механическая. В производственных помещениях от лабораторных шкафов, моек, вытяжных шкафов воздух удаляется местными отсосами.

В помещениях также устанавливаются кондиционеры оконные и сплит системы.

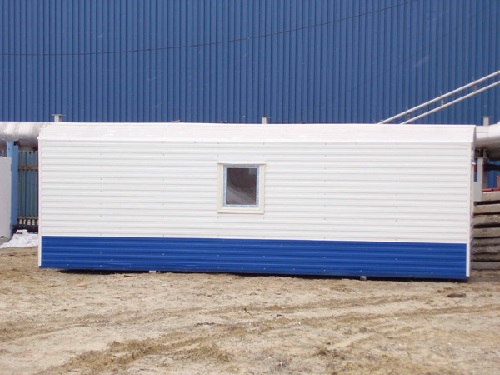

Строительные бытовки

Предназначены для обеспечения условий для проживания и труда вахтовых бригад в полевых условиях.

Строительные бытовки могут выпускаться на раме или санях, вписываются в транспортный габарит.

Техническое описание:

Каркас - сварной, из сортового металлопроката, внутри - деревянная обрешётка.

Ограждающие конструкции - послойной сборки. Выполняется по месту на готовом каркасе.

Каркас обшивается снаружи проф. листом, затем укладывается утеплитель – пенополистирол ПСБ 25, стекловолокно УРСА или базальтовое волокно «Техно», в один или несколько слоёв, далее все закрывается полиэтиленовой плёнкой и обшивается ламинированным ДСП или OSB плитами с дальнейшей отделкой пластиковыми панелями или МДФ панелями.

Полы:

нижний слой – крашенный металлолист 2 мм, установленный на металлические лаги, уложенные через 900 (мм.);
средний слой – утеплитель толщиной 100 - 200 мм, пароизоляция – пленка полиэтиленовая;
верхний слой – плита OSB 20 мм.

Напольное покрытие - коммерческий линолеум.

Потолок:

верхний слой - стальной лист 2 мм (грунтованный и покрашенный);
средний слой - утепление минватой или пенопластом (100 - 200 мм), пароизоляция – пленка полиэтиленовая.

Внутренняя отделка:

пол - плита OSB, линолеум.

потолки, стены - ламинированная ДВП.

Внутренние перегородки - деревянный каркас, обшитый материалом отделки стен.

Водоснабжение - привозная вода, внутренний водопровод выполнен из металлопластиковых труб с установкой запорной арматуры.

Канализация - трубы ПВХ, выпуск через стену или пол здания. Оснащены системой автономной очистки и обеззараживания сточных вод.

Отопление - электроконвекторы с регуляторами температуры.
