Устройство модулей

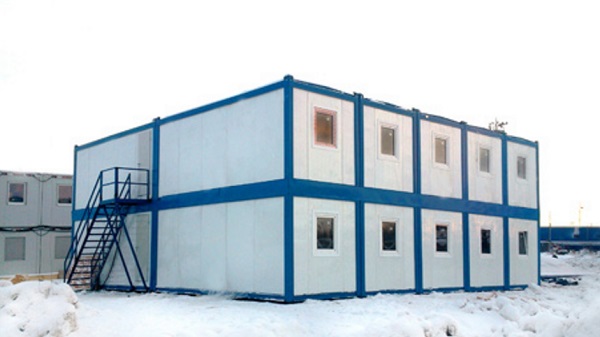

Модульное здание – это здание собранное из готовых модулей заводского изготовления (блок-контейнеров). Собираются такие здания из одного и более блоков-модулей.
Такой способ строительства позволяет возводить модульные здания необходимой площади, назначения, этажности, функциональности.
Здания относятся к временным строениям, могут устанавливаться без капитального фундамента (обычно до трёх этажей), легко демонтируются и перевозятся на новое место, в любой момент могут быть дополнены новыми модулями.
Система включает в себя полный набор элементов жизнеобеспечения, встроенных в стандартные панели: двери, окна, системы отопления и кондиционирования, сантехническое и электрическое оборудование, системы освещения, внутреннюю отделку.
Каждое здание модульного типа оснащается элементами коммуникаций, в зависимости от категории помещения. Исполнение санитарных зданий возможно как в автономном варианте, так и с подключением к внешним сетям водопровода и канализации. В автономном варианте для системы водоснабжения устанавливаются накопительные ПВХ ёмкости. Ёмкость для водоотведения может быть как внешнего исполнения, так и встроенной в дно контейнера модульного здания.
Возможна установка котлового оборудования с любыми видами топлива.
Технология сборки модульных зданий зависит от применяемых блок-модулей (блок-контейнеров).

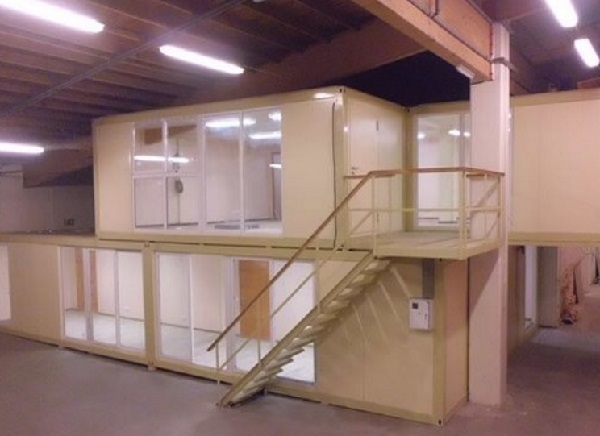

Модули могут стыковаться между собой как в горизонтальной так и в вертикальной плоскости. Модульные здания могут быть возведены как на улице так и внутри больших ангаров.
Одно из главных преимуществ большинства быстровозводимых зданий – это отсутствие так называемых «мокрых» процессов. Стены и кровля здания монтируются на болтовых соединениях или при помощи сварки, что позволяет вести строительство в любое время года и значительно ускоряет его процесс. Кроме того, за счёт лёгких ограждающих и кровельных конструкций уменьшается нагрузка на металлокаркас и фундамент, что значительно удешевляет строительство.
Основными узлами типового блок-контейнера для возведения модульных зданий являются:

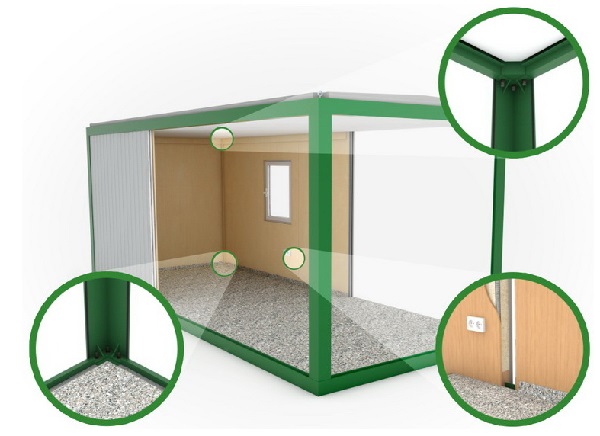

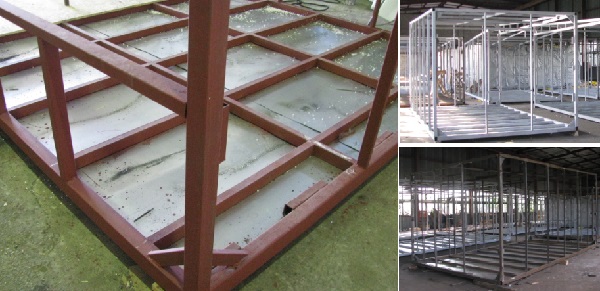

Каркас.
Обычно состоит из жёсткой рамы, выполняющейся из холодногнутых профилей или сваренных профильных труб, рёбер жёсткости, перемычек и других элементов.
Металлический каркас обеспечивает прочность конструкции, увеличивает срок её службы и делает возможным перевозку быстромонтируемого здания.
Стены.
Существуют два основных варианта:

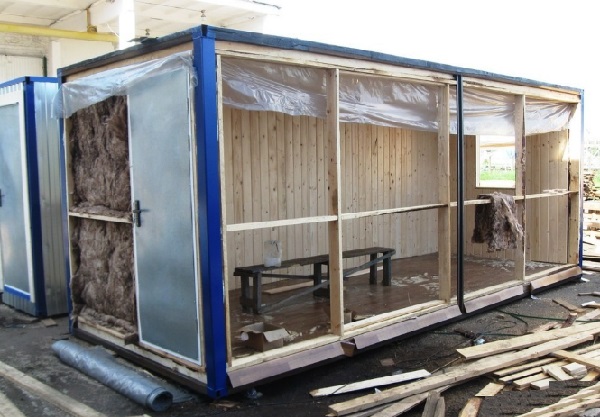

1. В более экономичных моделях для усиления несущей конструкции и крепления внешних обшивочных материалов и отделки помещения бытовки внутри применяется деревянная обрешётка из бруса или доски.

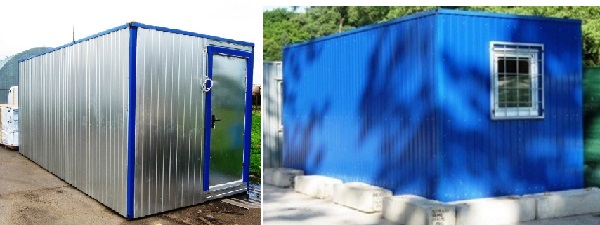

Наружная отделка в основном выполняется оцинкованным или окрашенным профнастилом:

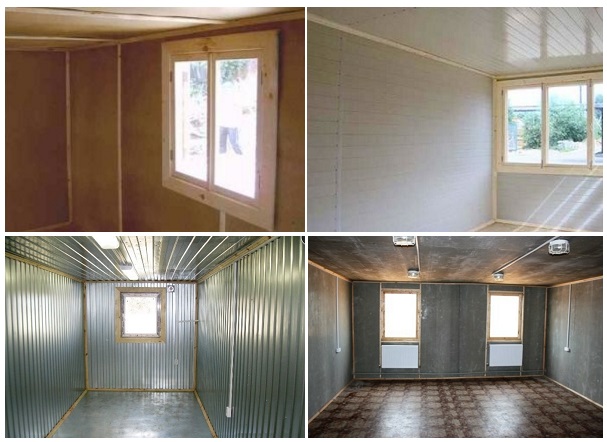

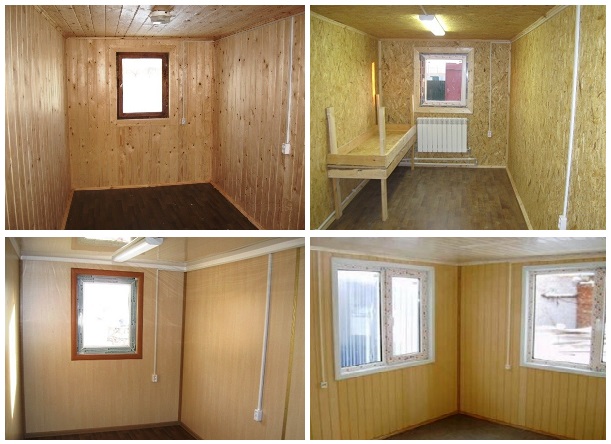

Внутренняя отделка может быть самой разнообразной:
Вагонкой, плитами ОСБ, ламинированными плитами ДСП, панелями МДФ,
древесноволокнистой плитой (ДВП), пластиковыми панелями ПВХ или пластиковой вагонкой (сайдингом), профнастилом, плитами ЦСП (цементно-стружечная плита) и др.
В качестве утеплителя применяют минеральную вату, теплоизолирующий материал URSA и другие.
Также часто прокладывается слой полиэтиленовой плёнки или другого гидроизолятора.

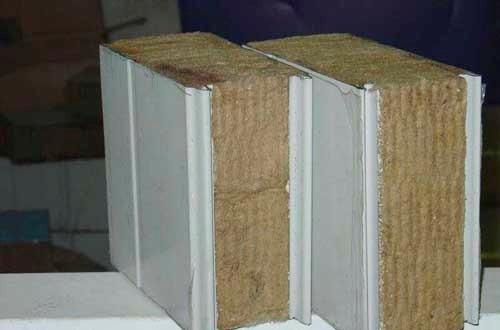

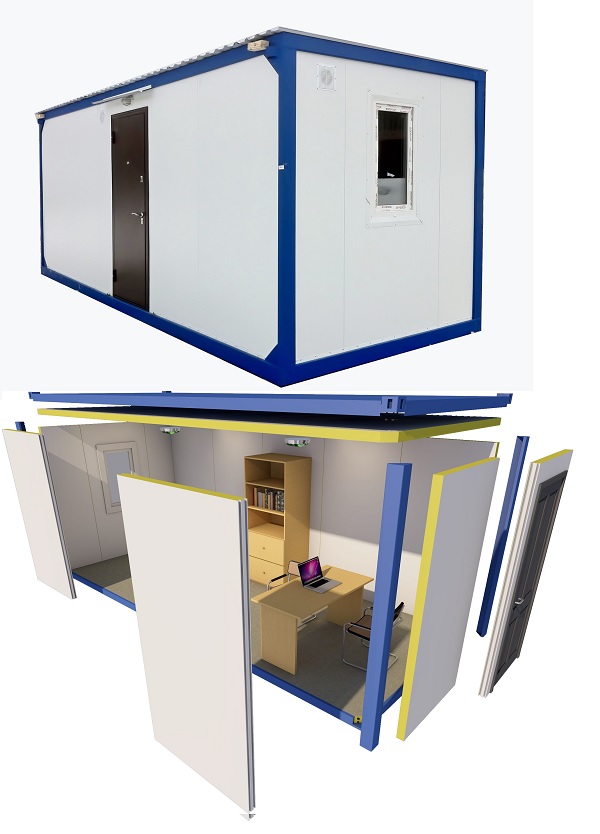

2. В более дорогих моделях применяются стены из сэндвич-панелей:
Это новый высокотехнологичный материал. Сэндвич-панели лёгкие, прочные, обладают отличными теплоизоляционными и звукоизоляционными свойствами. Легко монтируются и демонтируются, не деформируются при перепаде температур и влажности, не подвержены гниению.
Представляют собой материал, имеющий трёхслойную структуру, состоящую из двух листов жёсткого материала (металл, ПВХ, ДВП, магнезитовая плита) и слоя утеплителя между ними. Все детали сэндвич панелей склеиваются между собой с помощью горячего или холодного прессования.
Наружные слои сэндвич-панелей изготавливаются, как правило, из оцинкованной стали, однако могут изготавливаться и из других материалов, в частности композитов на основе древесной стружки.
Для внутренних слоёв панелей типа сэндвич применяются оцинкованная сталь, алюцинк, гипсокартон, , ОСП-плиты, ламинированная древесно-стружечная плита (ЛДСП) и другие материалы.
В качестве утеплителя обычно используются минеральная вата (базальтовое волокно), пенополиуретан PUR, пенополистирол, стекловолокно и другие.
Пол.
Часто усиливается Z-образными стальными поперечинами.
Для чернового пола в основном применяют лаги из бруса, оцинкованный лист, фанеру (в том числе водостойкую).
Для чистового напольного покрытия используют любые материалы по желанию заказчика – плита ОСБ, фанера, линолеум, ламинат, плитка и т.д.
Кровля.
Может быть выполнена прямой, односкатной или двускатной – по желанию заказчика.
В качестве кровельного материала могут быть использованы любые материалы по желанию заказчика – от листов металла до кровельных сэндвич-панелей.
Окна, двери.
Разные изготовители предлагают различные варианты оснащения блок-модулей в зависимости от назначения блок-модуля и ценовой категории.

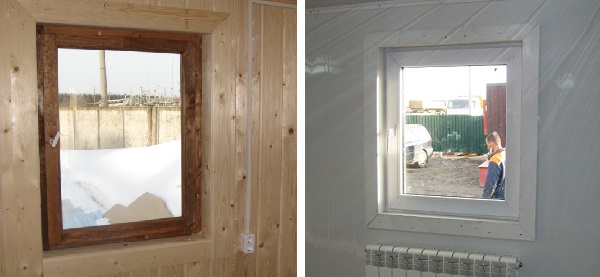

Окна обычно изготавливаются деревянными или пластиковыми распашными либо с поворотно-откидным механизмом (или без него).

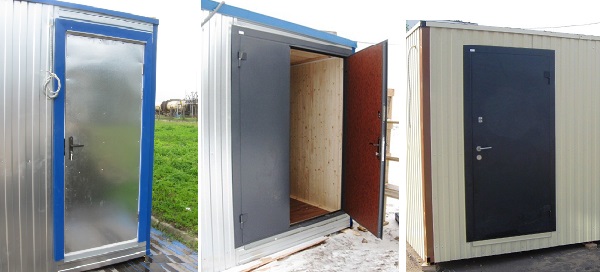

Двери входные могут быть деревянными, обшитыми с наружной стороны металлическим листом, металлическими утеплёнными, распашными двухстворчатыми и другими по желанию заказчика.
Межкомнатные двери в основном производятся из МДФ, но по желанию заказчика многие производитель предлагают и другие варианты.

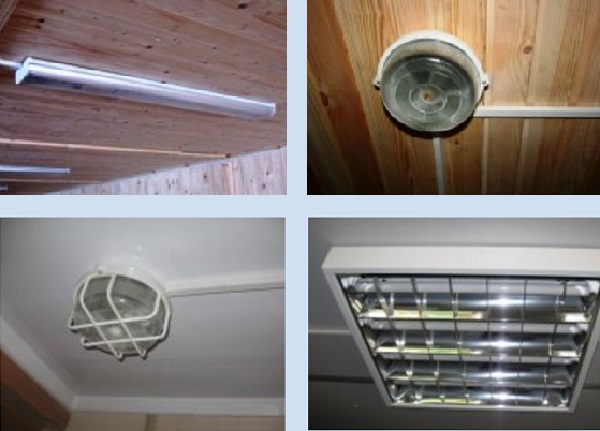

Освещение.
Естественное (через окна) или электрическое, с помощью разных видов светильников.

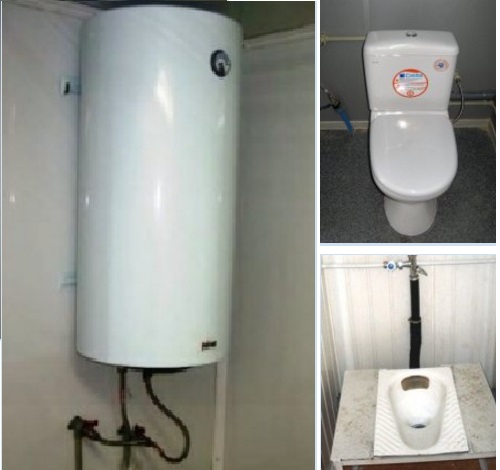

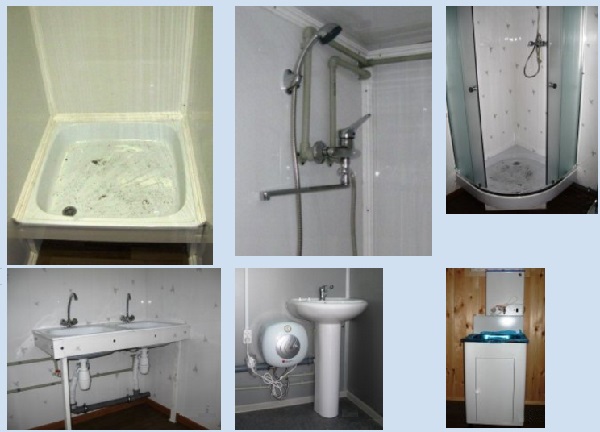

Сантехника.
Дополнительное оборудование.
Электрическая печь, холодильник, электроконвектор, СВЧ печь, кондиционер оконный, кондиционер сплит-система, мебель и др.
Транспортировка, выгрузка, монтаж.
Стандартный модуль обычно имеет размер 6-12 метров в длину, 2,5-3 метра в ширину и высоту от 2-х до 2,5 метров. По согласованию с производителем почти всегда возможно производство блок-модулей других, нужных вам, размеров.

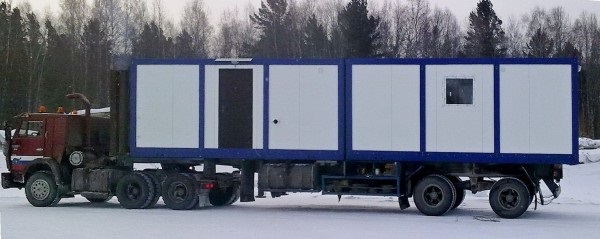

Существуют блок-контейнеры, поставляемые в полной заводской готовности:

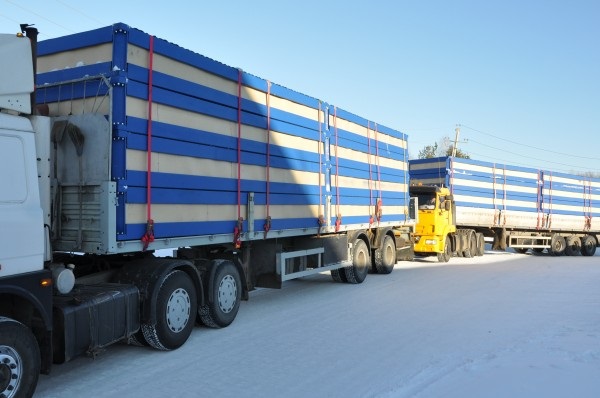

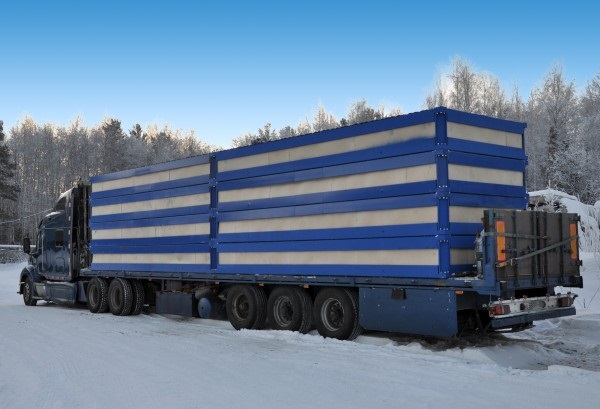

и сборно-разборные блок-контейнеры, поставляемые в разобранном виде в пакетах (транспаках), для экономичной перевозки:

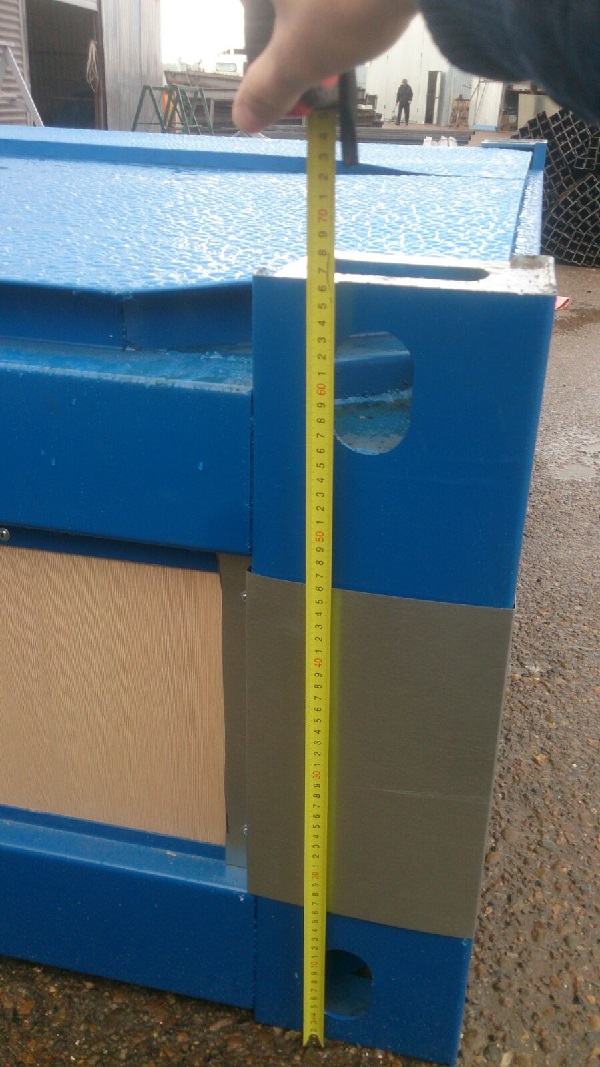

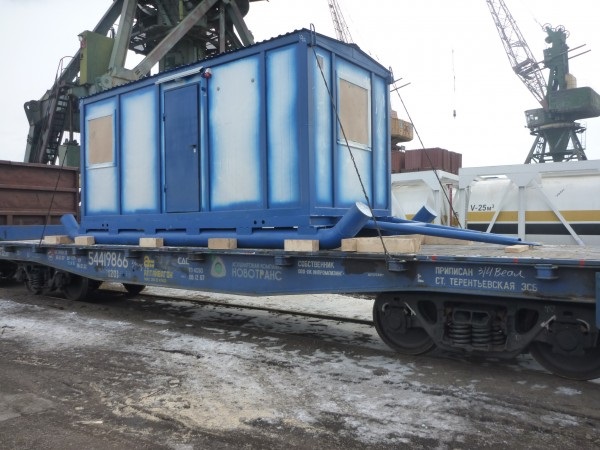

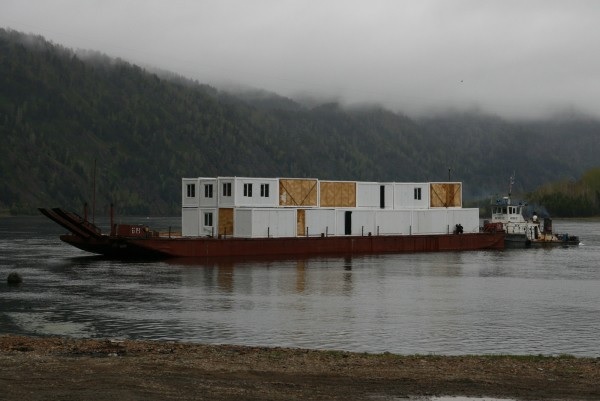

Транспортировка блок-модулей может осуществляться любым видом транспорта – водным, железнодорожным, авиа, автотранспортом так как стандартные модули выполняются с учётом соответствия их транспортным габаритам.

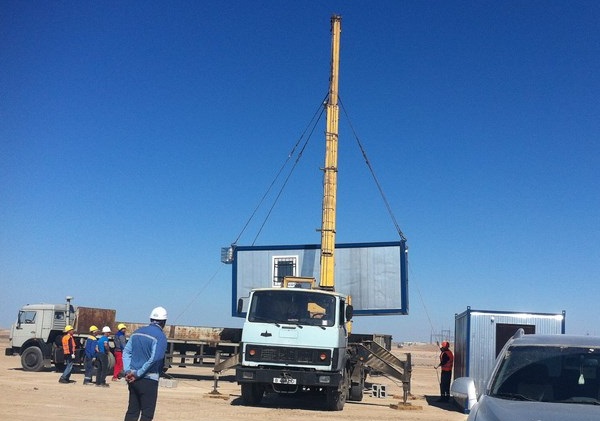

Доставка к месту сборки обычно осуществляется грузовым автомобилем с наличием крана-манипулятора для быстрой разгрузки и упрощения процесса сборки.
Для установки сборно-разборных модулей типа транспак требуется два человека:
С помощью манипулятора комплект перемещается с грузовика на место сборки.
Демонтируется транспортировочная упаковка.
Находящиеся внутри стеновые панели перемещаются на свободное место неподалеку.
Каркас освобождается от посторонних предметов, после этого приступают к сборке угловых стоек.
Затем, с помощью крана-манипулятора, на них устанавливается и закрепляется панель перекрытия.
Следующий этап — монтаж стеновых сэндвич-панелей. Панели имеют специальные пазы для крепления между собой, это упрощает их монтаж и добавляет жёсткости конструкции.
При сборке на неровной поверхности, каркас может незначительно менять форму и препятствовать установке панелей. В этом случае используют стяжные ремни, для выравнивания каркаса.
После установки основных панелей приступают к монтажу панелей с интегрированными оконными и дверными блоками.
После их установки устанавливается дополнительное оборудование (вентиляция, отопительная система, санузел и т.п.), если оно предусмотрено в комплектации заказа.
Обычные блок контейнеры для установки не требуют предварительной закладки массивного долгосрочного фундамента. В большинстве случаев для этого используется обычная бетонная плита, которая может быть сформирована на месте установки с помощью опалубки и бетонной смеси.
Под межкомнатные перегородки модульного здания также подводится основа в виде армированной бетонной ленты. Но это касается только стационарных установок блок контейнеров металлических бытовок для эксплуатации на одном месте на протяжении 5 и более лет.
Для мобильных перевозных сооружений достаточно бетонной плиты, которая также транспортируется в другое место при последующей транспортировке здания, в основе которого блок контейнеры.
В мобильной передвижной версии использования металлические бытовки контейнеры могут устанавливаться на бетонные блоки, бетонную плиту, лаги из бруса, площадку из утрамбованного гравийного отсева.
Для стационарного длительного использования металлические бытовки контейнеры устанавливаются на стандартные типы фундаментов - винтовые сваи, ленточный армированный фундамент, буронабивной тип основы.
