Теплоизоляционные материалы для модульных зданий
В последние годы модульные здания получили широкую популярность. Варианты использования практически любые, от применения для временного размещения рабочих на строительных объектах, и до специализированного применения например: в качестве офисов, строительных штабов, медицинских пунктов, торговых точек, постов охраны и много других вариантов.

В этой статье мы расскажем о теплоизоляционных материалах используемых при производстве модульных зданий.

Все модульные здания обязательно нуждаются в теплоизоляции!

Правильно организованная теплоизоляция модульных зданий позволяет:
  • Снизить тепловые потери
  • Исключает появление конденсата между обшивкой и перегородками
  • Повышает герметизацию помещений, что особенно актуально в холодное время года
  • Исключает появление сквозняков
  • Обеспечивает защиту зданий от высоких температур в жаркое время года
  • Создаёт комфортные условия для нахождения людей
  • Увеличивает срок эксплуатации модульных зданий.

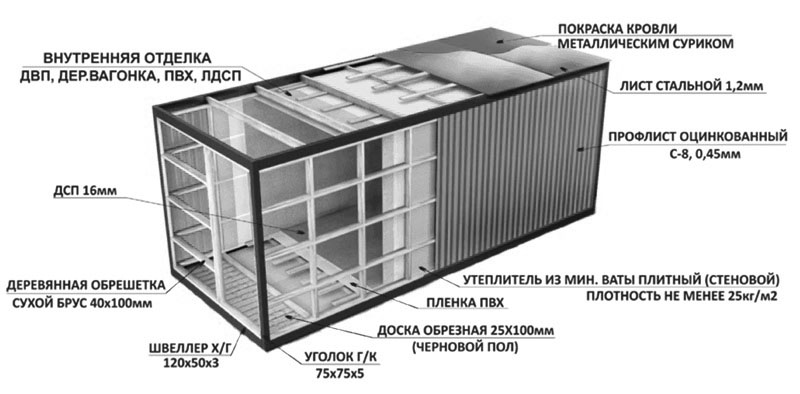

Пример утепления типового модульного здания:



В процессе утепления модульных зданий следует уделить выбору утепляющего материала.

Теплоизоляционные материалы должны отвечать следующим критериям:
  • Низкая теплопроводность
  • Иметь соответствие пределу прочности на изгиб и сжатие
  • Быть влагостойким
  • Соответствовать требованиям пожарной безопасности
  • Иметь сертификационные документы.

Требования к утеплителям модульных зданий предъявляемые ГОСТами и ТУ

Применение материалов и конструкций для теплоизоляции модульных зданий регулируется следующими нормативными документами:

ГОСТ 16381-77. Материалы и изделия строительные теплоизоляционные. Классификация и общие технические требования (с Изменением N 1)
"Перечень полимерных материалов и конструкций, разрешенных к применению в строительстве Министерством здравоохранения СССР"
ГОСТ 17177-94 Материалы и изделия строительные теплоизоляционные. Методы испытаний
СНиП 3.04.01-87 Изоляционные и отделочные покрытия
СНиП 23-02-2003 Тепловая защита зданий
ГОСТ 9573-96 Плиты из минеральной ваты на синтетическом связующем теплоизоляционные. Технические условия.
Таблица 1. Классификация теплоизоляционных материалов:
Название
Показатели
По теплопроводности
А – низкой теплопроводности
до 0,06 Вт/(м∙°С)
Б – средней теплопроводности
от 0,06 до 0,115 Вт/(м∙°С)
В – повышенной теплопроводности.
от 0,115 до 0,175 Вт/(м∙°С)
По плотности в сухом состоянии
I группа – особо легкие (ОЛ)
марки 15, 25, 35, 50, 75, 100
II группа – легкие (Л)
125, 150, 175, 200, 225, 250, 300, 350
III группа – тяжелые (Т)
400, 450, 500, 600
По структуре
Волокнистые
минераловатные, стекловолокнистые
Зернистые
перлитовые, вермикулитовые
Ячеистые
изделия из ячеистых бетонов, пеностекло
Сыпучие

По возгораемости
Несгораемые
Трудносгораемые
Сгораемые
По форме
Штучные жесткие материалы
Кирпичи, цилиндры, блоки, плиты
Гибкие
Маты, жгуты, рулоны
Рыхлые и сыпучие
Вермикулит, вата, перлитовый песок
По жесткости
(Т) твердые
относительное сжатие до 10 % при удельной нагрузке 9,8 кН/м2
(ПЖ) повышенной жесткости
относительное сжатие до 10 % при удельной нагрузке 3,92 кН/м2
(Ж) жесткие
относительное сжатие до 6 % при удельной нагрузке 1,96 кН/м2
(П) полужесткие
относительное сжатие 6–30 % при удельной нагрузке 1,96 кН/м2
(М) мягкие
относительное сжатие свыше 30 % при удельной нагрузке 1,96 кН/м2
Основные виды теплоизоляционных материалов, использующихся для обустройства модульных зданий

В большинстве случаев для теплоизолирования модульных домов применяются материалы предотвращающего типа, которые обладают невысоким показателем теплопроводности. К данному типу относятся три вида материалов, которые классифицируются по виду исходного сырья: неорганический, органический или смешанный (Таблица 1).
Таблица 2. Сводные характеристики теплоизоляционных материалов
Виды утеплителей
Исходное сырье
Название утеплителей
Объемная масса, кг/м3
Устойчивость к влаге
Стойкость к микроорганизмам
Огнестойкость
Общие
характеристики
Органический
Отходы
с/х и деревооб. пром-ти, ДСП, ДВП и др.
пенополистирол, вспененный полиэтилен, утеплитель из ДСП, пеноизол, утеплитель из ДВИП, фибролит, сотопластовый утеплитель, эковата
10…100
да
данизкая
Используют на поверхностях с температурой нагревания не выше +90С. Рекомендуется доп.защита негорючими материалами.
Неорганические


Стекло, горные породы, шлак, асбест
Легкий бетон, мин.вата, стекловата, ячеистый бетон, пеностекло, материалы на основе асбеста и керамики, газосиликат, вспеченынй каучук
35…350
дадавысокаяТеплопроводность и гигроскопичность зависит от плотности материалов (мин.вата). Материалы выпускаются в виде плит, блоков, рулонов.
Смешанные
асбестовый войлок, картон с добавками
Асбестовые смеси, фибролит, высокопористые пластмассы
20…
низкаясредняя

Основные виды применяемой теплоизоляции

Теплоизоляция на органической основе

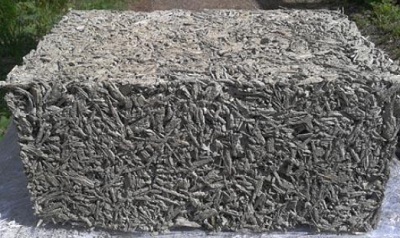

Арболитовый утеплитель.



Для его изготовления используют смесь из сухой измельченной соломы, опилок и других отходов деревообрабатывающей промышленности. В качестве связующего дополнения применяют растворимое стекло, хлористый кальций, глинозем, минерализаторы.

Пено поливинилхлоридный утеплитель (ППВХ).



Исходным сырьем служат поливинилхлоридные смолы. После проведения процедуры поризации, готовый материал приобретает пенистую структуру. Данный утеплитель является, своего рода, универсальным, так как по плотности может быть мягким или твердым.

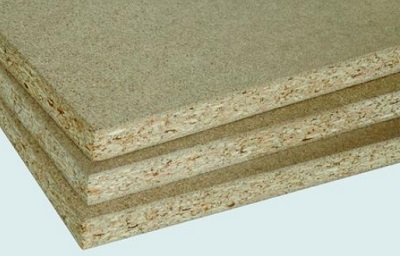

Утеплитель из ДСП.



В качестве исходного сырья для его производства берут мелкую стружку, полученную в результате измельчения древесностружечных плит. Доля стружек в общей массе занимает 9/10. Оставшаяся доля включает различные компоненты в виде смол, антисептиков.

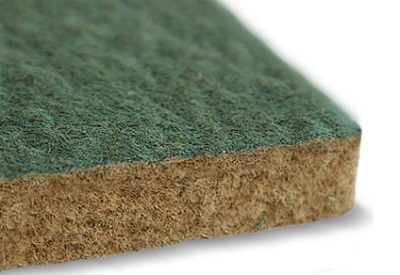

Утеплитель из ДВИП.



Для производства данного материала используют обрезки с/х растений и древесные отходы. В качестве связывающих элементов применяют антипрены, антисептики, различные гидрофобизирующие вещества и смолы. Наносят на поверхность в виде напыления.

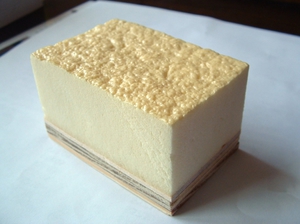

Пенополиуретановый утеплитель.



В качестве основы данного утеплителя служит полиэфир, а в качестве связующих – диизоцианат, вода, различные эмульгаторы. Готовый продукт устойчив к микроорганизмам. Служит в качестве звукоизоляции. Из «минусов» - неустойчив к активным солнечным лучам, может деформироваться со временем, недостаточный уровень теплоизоляции.

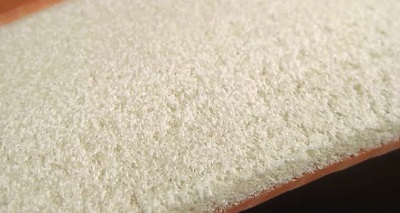

Мипора (пеноизол).



В составе материала – эмульсия водная, формальдегидные смолы, глицерин, сульфокислоты, органическая кислота. Утеплитель малоустойчив к кислотам, агрессивным хим.веществам, сильно поглощает воду, трудногорючий (подгруппа горючести Г2). Во время горения не выделяет токсические вещества.

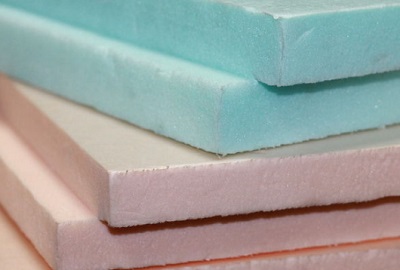

Пенополистирол (пенопласт).



Данный утеплитель производят в виде плит размером до 100Х 100Х10 см. Материал обладает высокой устойчивостью к воздействию микроорганизмов (плесени, грибка, грызунам), биоагентам, агрессивным хим.веществам, коррозии. Утеплитель способен сам затухать, однако при горении выделяет токсичные вещества. Поэтому рекомендуется использовать пенопласт со специальной антипреновой пропиткой.

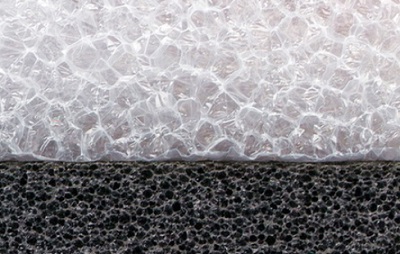

Утеплитель из вспененного полиэтилена.



В составе – полиэтилен, пенообразующие вещества. Утеплитель используется и в качестве шумоизоляции. Высокая устойчивость к коррозии, плохо впитывает воду, химическая и биологическая пассивность.

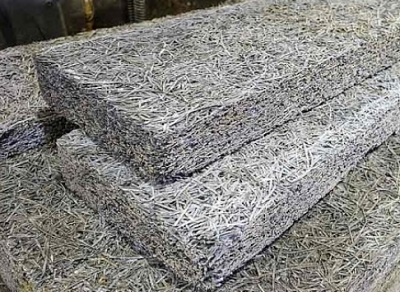

Фибролит.



Производят материал из мелких стружек, цемента и других компонентов для связывания. Выпускается в виде плит, устойчивых к воздействию плесени, грызунов, перепадов температур, хим.веществам.

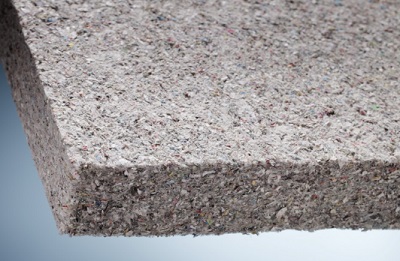

Эковата.



Изготавливают материал из картонного сырья, отходов бумажного производства. Утеплитель отлично задерживает тепло и звуки. Устойчив к возгоранию, микроорганизмам, коррозии, грызунам. До 20% удерживает влагу. Из недостатков – ручной способ нанесения, поэтому не рекомендуется для промышленных объемов.
Таблица 3. Технические характеристики органических теплоизоляционных материалов:
Наименование
Плотность, кг/м3
Коэф. Теплопроводности,
Вт/м
Предел прочности на сжатие, МПа
Предел прочности на изгиб, МПа
Использование
Арболитовый утеплитель
500…7000,08…0,120,5…3,50,4…1,0Утепление стен, перегородок
ППВХ60…2000,035…0,0550,4…1,5Не менее 1,0Утепление фасада, крыш, дверей, внутренних перегородок
Утеплитель ДСП500…10000,20,2…0,510…25Внутренняя облицовка стен и потолков в помещениях с небольшим уровнем влажности
Пенополиуретан40…800,019…0,0283,55,0
В качестве внутреннего покрытия стен и крыши, для изоляции перекрытий. Без образования «мостиков холода».
Пеноизол
10…20


0,03…0,035


0,07…0,5


10…25


Т горения выше +500С. Для изоляции помещений с малым уровнем влажности.
Пенополистирол
15…350,03…0,05До 3,00,07
Утепление между перегородками.
Вспененный полиэтилен25…500,044…0,051Не менее 0,035До 3,0Температурный диапазон применения – от – 40С до +100С
Фибролит3000.50000,08…0,10,2…0,220,4…1,3Для наружного утепления модулей, утеплитель между перегородками. Для применения в помещениях с высокой влажностью.
Эковата45…750,038…0,040низкий
В пределах 1,5 Н/мм2Для внутреннего утепления модулей в помещениях с низким уровнем влажности. Отсутствуют швы при укладывании.
Теплоизоляторы неорганического типа

Для изготовления утеплителей данного типа (Таблица 4) используют различные вещества неорганического происхождения – шлак, горные породы, асбест, стекло, а для их соединения – смолы, синтетические материалы. Готовые утеплители выпускаются в виде плит, блоков, рулонов, матов.
Таблица 4. Технические характеристики неорганических теплоизоляционных материалов:
Наименование
Плотность,
кг/м3
Коэф. Теплопроводности,
Вт/м
Предел прочности
на сжатие, МПа
Предел прочности
на изгиб, МПа
Использование
Минеральная вата11 и выше0,030…0,040В пределах 400средняя
Требует укладки дополнительного пароизоляционного слоя. Низкая степень усадки и гигроскопичности.
Стекловата
До 1300,03…0,52Низкая
НизкаяНе горит при Т= +450С. Низкая гигроскопичность.
Керамовата
До 350
0,13…0,16До 80 кПанизкая

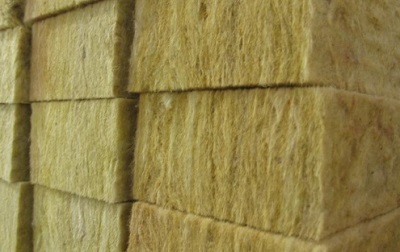

Минеральная вата.



Утеплитель широко используется для изоляции зданий любого назначения. Выпускают минвату каменную и шлаковую. Для утепления зданий с высоким уровнем влажности рекомендуют использовать каменную минвату, в которой для связывания используется феноловый компонент. Материал практически не горит, обладает высоко устойчивостью к микроорганизмам, грызунам, перепадам температур, воздействию хим.веществ. Подходит для утепления модульных зданий из сэндвич-панелей. Толщина панелей с данным утеплителем зависит от вида материала – кровельные, стеновые, угловые – и варьируется в диапазоне от 50 до 300 мм.

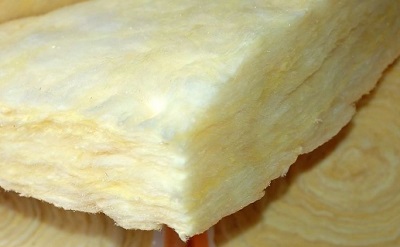

Стекловата.



Состав данного утеплителя практически идентичен составу традиционного стекла. Утеплитель имеет длинные и толстые волокна и обладает большей прочностью, чем минвата. Используют в качестве утеплителя и шумоизоляции в зданиях любого назначения. Материал устойчив к хим.веществам, влаге, грызунам, коррозии. Из недостатков можно выделить невысокий уровень теплоизоляции и небольшой срок эксплуатации.

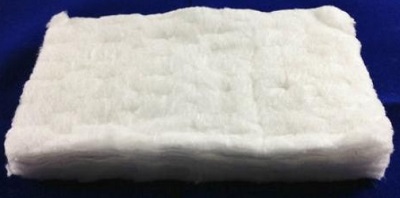

Керамическая вата.



Для ее производства используют кремний, оксид алюминия, циркония. Готовый продукт имеет высокую стойкость к повышенным температурам (до +1000С), химически агрессивным средам, негативным климатическим воздействиям. В качестве основы материал имеет окись алюминия, циркония или кремния. Изготавливается он методом раздува либо на центрифуге. Керамическая вата устойчива к высоким температурам – более, чем даже минвата. Она противостоит химически агрессивным средам, а также практически не меняет своих первоначальных характеристик.

Сравнение характеристик основных видов утеплителей для модульных зданий

Сравнение ватных материалов

Одним из самых популярных материалов для теплоизоляции модульных блок-контейнеров является минеральная вата. Коэффициент теплопроводности данного материала близок к значениям других утеплителей. Но в отличие от пенопластов и пенополистиролов минеральная вата устойчива к огню, а в процессе эксплуатации, утепленные ею перегородки «дышат» и не накапливают влагу. Если выбирать между минватой и твердыми полимерами, специалисты рекомендуют остановить свой выбор в пользу ваты.

Эковата также используется для утепления модульных домов, но не так активно. В процессе эксплуатации данный материал проседает, поэтому для утепления модульных домов длительного срока эксплуатации использовать эковату не желательно.

Каменная вата по своим прочностным характеристикам приближена к минвате, однако она является более дорогостоящим материалов.

Сравнение современных утеплителей

К таким материалам относятся пеноизол и пенополиуретан. Данные изделия стойко переносят воздействие влаги. Утеплители в форме пены легко заполняют все пустоты между стеновыми перекрытиями, полом и перегородками и надежно удерживают тепло внутри помещений. Недостатком пеноизола и пенополиуретана можно назвать сам способ нанесения - распыляют их с помощью специальных инструментов.

Утеплители в форме пены уступают минеральной вате по теплопроводности, однако при нанесении они не образуют швов, что является значительным преимуществом пенополиуретана и пеноизола перед другими современными утеплителями.
Таблица 5. Некоторые производители материалов для теплоизоляции:
Наименование производителя
Характеристики выпускаемого утеплителя
Арболитовый утеплитель
АльянсИнвестСтрой

Размеры блоков для внешнего утепления модулей: 300x200x500, 300x250x500, 410х200х610, 300x200x410
ОКБ Сфера (г. Иваново)

Производство нескольких видов арболита для внешней и внутренней теплоизоляции, в т.ч. блоки собственной разработки - Блок арболитовый улучшенный с поризованным наружным теплоизоляционным водоотталкивающим слоем (односторонний)
Компания "Стройспринт" Спб

Изготавливают плиты без добавления песка и опилок. Готовые блоки соответствуют требованиям ГОСТ 19222-84.
Арболит Маркет

Блоки геометрически ровные, позволяют вести кладку с минимальными швами. Большой ассортимент блоков различной плотности. Первый в России производитель арболитовых блоков по жестким требованиям
Минеральная, каменная вата, стекловата
Изовер

Компания предлагает широкий ассортимент минераловатных плит и стекловаты для утепления модульных зданий любого назначения. Новинка компании – минвата Изовер с высокими прочностными характеристиками для изоляции зданий, эксплуатирующихся в тяжелых условиях.
Rockwool

Плиты Роквул выдерживают температурный режим до +1000С. Материал обладает высокими шумоизолирующими характеристиками. Продукция сертифицирована EcoMaterial Green.
PAROC

Минеральная вата Парок обладает высокими энергосберегающими характеристиками. Защищает от пыли, шума, влаги.Обладает высокой пожаробезопасностью.
Knauf

Компания предлагает широкий ассортимент утеплителей в т.ч. в виде минераловатных плит.Материалы используются для утепления стен, потолков, перекрытий, полов, крыш.
Фибролит
Завод «Строительные Инновации»

Ассортимент фибролитовых плит различных габаритов ТМ GREEN BOARD®. Материал плит легко поглощает или отдаёт излишки влаги, обладают высокой пожарной безопасностью.
Пеностекло
ООО "Торговый дом "ТеплоУрал-ТЕЗИЗ"

Теплоизоляционный материал нового поколения – пеностекло вспененное жидкое с добавлением катализатора отвердения и пенообразователя. Готовый продукт не горит и не плавится при температуре до 1000С.
Рынок теплоизолирующих материалов предлагает достаточно большой выбор утеплителей для зданий и сооружений различного назначения и конструкций. Правильный подбор материалов позволит сократить расходы на энергоресурсы в холодное время года, а летом исключить необходимость в установке дополнительной вентиляции или систем кондиционирования.

Подбор утеплителей основывается на технических особенностях и удобстве монтажа того или иного материала. Облегчить выбор поможет специальная маркировка, которую наносят производители на упаковку теплоизоляции.

Стать подготовлена коллективом Бытовка.ПРО

25.05.2018
